TopMax

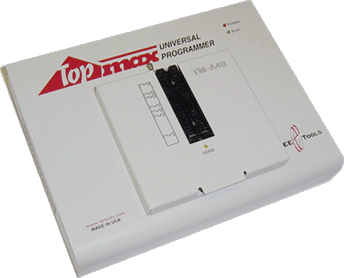

Universal, sehr schneller Programmer, erweiterbar für Multi-Programmierung

Kurze Beschreibung:
  • Sehr schnelle Programmierun
  • 48-Pins Universal Pin-Treiber
  • DIL48 ZIF Sockel Modul in der Basis Version
  • Keine Adapter für alle DIL-Devices erforderlich
  • erweiterbar zum Multi-Programmer
  • Anschluß zum PC - parallel Drucker Port
  • Komfortable Software unter DOS, Windows 95/98/NT/2000/XP


 Back to top

Optionales Zubehör:  Back to top

Features

GENERELL

  • Der TopMax ist ein universelles Programmiergerät in hoher Industrie-Qualität, das nicht nur ein breites Spektrum von Devices programmiert, sondern auch digitale ICs testen kann.

  • Das Gerät ist laut Hersteller der höchst entwickelte low cost Programmer auf dem Markt.  Durch große Flexibilität und Intelligenz ist es möglich, neue Bausteine durch Software Updates aufzunehmen. Das Gerät ist das Resultat vieler Anwender Wünsche und Anregungen, die in die Entwicklung eingeflossen sind. Ein ROM-Emulator bis zu 4Mbit Devices ist optional anschließbar.

  • Der TopMax ermöglicht über das Programmieren hinaus den Test von TTL und CMOS Logik ICs. Darüber hinaus können dynamische und statische Speicher ICs getestet werden.

  • Der TopMax wird über die LPTx Schnittstelle des PC (XT,AT, 386, 486, Pentium,  ....) angeschlossen und arbeitet problemlos auch an PS/2, Portable und Laptops.

  • Um eine hohe Zuverlässigkeit zu garantieren, verfügt die Software über ein Diagnoseprogramm, das alle 48- Pintreiber selbstständig testet.

  • Ein wichtiger Punkt für Entwickler ist der optionale ROM-Emulator. Der TM-ROM beschleunigt die Entwicklung der Firmware enorm, da die Reinstallierung des EPROM nach einem Test der zu entwickelnden Software entfällt.

  • Optionale Adapter sind nur dann nötig, wenn z.B. spezielle Gehäuseformen wie PLCC, SOP, TSOP, QFP und SDIP programmiert werden müssen.

  • Devices, die programmiert werden können, entnehmen Sie bitte der Device-Liste.

  • Identifikation der Hersteller über Logos

 Back to top

HARDWARE

  • Den TopMax kennzeichnen 48 Universal Pin Treiber und erweiterbare TTL Pin Treiber aus. Diese spezielle Technologie ermöglicht per Software-Steuerung an jeden Pin des 48 pol. Textool Sockels Vcc, Vpp oder GND zu legen. Alle Pins können so auch für high/low TTL-Pegel mit pull-high/pull-low, high-speed clock und tri-state belegt werden. Dies moderne Technik ermöglicht die Programmierung aller Devices im DIP-Gehäuse bis zu 48 Pin ohne Adapter. So wird garantiert, dass neue Devices problemlos implementiert werden.

IC-Tester

  • TopMax kann nicht nur ICs programmieren sondern fungiert darüber hinaus auch als IC-Tester. Es können TTL- und CMOS  Logik ICs ebenso wie dynamische und statische Memory-Devices getestet werden.

ROM-Emulator

  • Ein weiters Feature des TopMax ist der Anschluss eines optionalen ROM-Emulators.
    Dadurch, dass das ständige RE-Installieren des EPROMs bei dem Equipment Programmer-Emulator entfällt, kann bei der Entwicklung von SW eine Menge Zeit gespart werden.
    Der "POD" des ROM-Emulators wird in den Sockel Ihres Ziel-Systems gesteckt und emuliert so während des Entwickeln das EPROM.
    Die Software des Emulators lädt den Inhalt des EPROMS in wenigen Sekunden.

 Back to top

SOFTWARE

  • Der große Vorteil des TopMax ist seine überlegene Software. Das Gerät wird über den PC mit einer Betriebssoftware gesteuert. Die Software ist sehr anwenderfreundlich gestaltet. Die Möglichkeit, Macro-Batch Dateien zu erstellen, sowie das virtuelle Speichermanagement zum Bearbeiten sehr großer Dateien, ist ebenso gegeben, wie das Bearbeiten von POF oder JEDEC-Formaten als Ausgangsprodukt der meisten Compiler wie CUPL-PALASM-OPAL und ABEL. Enthalten sind Test-Vector und Multi-Array Fuse Map Editoren, DOS Shell Handling Utilities und File Format Handler.

Software Download

 Back to top

DEVICE Unterstützung

  • EPROM
    27xxx und 27Cxxx Serien, von 16 Kbit bis 32Mbit mit 8-bit/16-bit Daten Breite
  • EEPROM
    27Exxx, 28xxx , und 28Cxxx Serien
  • Flash EPROM
    256 Kbit bis 32 Mbit 28Fxxx, 29Fxxx
    29Cxxx, 29BVxxx, 29LVxxx, 29Wxxx
    49Fxxx Serien(2.7, 3.3, 5.0, oder 12 Volt)
  • Serielle E(E)PROMs
    24Cxx, 24Fxx, 25Cxx, 59Cxx, EPC1/1213/1648, und 93Cxx
  • Bipolar PROM
    27Sxx, 7Cxxx, 71xx, 74Sxx, 87Sxx, 82Sxx,
  • PALs, PALCEs, GALs
    16V8, 20V8, 22V10, 20RA10, 26V12 Serien
  • Dallas NV RAMs
    DS12xx, DS13xx, DS15xx, DS16xx Serien
  • PEELs
    153, 173, 253, 273, 18CV8, 20CG10 Serien
  • EPLDs
    PLCxxx, PLSxxx, PLUSxxx, Epxxx, EPCxxx, EPMxxx, PLDxxx, 5Cxxx, 85Cxxx Serien
  • SPLDs, CPLDs
    ATF16/20/22Vxx, ATV750/1500/2500
  • MACH Serien
    MACH1xx/2xx/4xx, und xxx-SP Serien
  • MAX Serien
    MAX5000, MAX7000 Serien
  • 8748 Mikrocontroller
    8741, 8742, 8748, 8749 Serien
  • 8751 Mikrocontroller
    87C51/52, -FA, -FB, -FC, 528®, 652®, 654®, 54
    89Cxx, 89Sxx, 89LVxx, 89Cxxxx Serien
    87C751/752
  • SGS-Thomson Mikrocontroller
    ST62xx Serien
  • Xilinx EPLDs
    XC72xx, XC73xx Serien
  • WSI PSDs
    PSD3xx, PSD4xx, PSD5xx Serien
  • MCHP PICs
    PIC12Cxxx, PIC16xxx, 17xxx Serien
  • Motorola Mikrocontroller
    MC68705, MC68HC705, MC68HC711 Serien
  • Zilog Mikrocontroller
    Z86Cxx, Z86Exx Serien

Device Liste

 Back to top

I.C. Tester

  • TTL Typen
    54, 74(S, LS, L, H, HC) Serien
  • CMOS Typen
    40, 45 Serien
  • Dynamische Memorys
    4164 - 1MBit
  • Statische Memorys
    6116 - 6256
  • Benutzer definierter Test Generator

Gehäuse Unterstützung

  • Weil der TopMax über Universal Pin-Treiber verfügt, können alle Devices im DIL-Gehäuse bis 48-Pin ohne Adapter programmiert werden. Das gilt auch für Mikrocontroller.
  • Für alle anderen Gehäuse-Formen wie PLCCs, SOPs, TSOPs, QFPs, und SOICs werden Converter benötigt.
  • Mit einem 44-Pin PLCC-Converter lassen sich alle 44-Pin PLCC-Devices programmieren.

Sockel Converter

Programmier-Geschwindigkeit

Device Operation Time
PALCE22V10 Programmieren und Verify 2,7 sec.
AT29LV020 Programmieren und Verify 14,5 sec.
ST27C4002 Programmieren und Verify 53,9 sec.
Time Bedingungen: PC 486DX2-50MHz

 Back to top

SOFTWARE

  • Flexible und einfach zu bedienende menügesteuerte Software
  • Automatische Suchfunktion für E(E)PROMs und Mikrocontroller
  • Automatischer Test erkennt nicht korrekt in den Textool-Sockel eingesetzte Bauteile sowie schlechten Pin-Kontakt vor der Programmierung
  • Device-Funktions-Test mit hoher Geschwindigkeit, sowie vom Anwender zu erstellende Test-Library
  • 48-Pin Textool-Sockel programmiert (E)EPROMs, FLASH, GALs, PALs, PLDs MICROs, serielle PROMs
  • Device-Befehle: Lesen, Lösch-Test, Programmieren, Verify, Checksummen, Daten-Vergleich, Security, Auto (Lösch-Test + Programmieren + Verify)
  • LV Bauteile mit 2,7 und 3,3 Volt
  • Programmier-Parameter werden auf dem Bildschirm angezeigt
  • Umfangreiche Online-Hilfe über F1 mit Text und Grafiken
  • Automatische Produktions-Programmierung
  • Unterstützt Anwender wählbare Programmier Parameter
  • Editor für Puffer und Test-Vektoren
  • Batchbetrieb mit Auto-Lernfunktion, Macro-Commands
  • Unterstützt POF und JEDEC, Intel Hex, Motorola S Records, Tekhex, und Binär-Formate mit Load, Edit und Safe
  • Datensplitting von 16- und 32bit-Daten in 8bit Daten
  • Kostenlose Software WIN, DEMO und Update über Download
 Back to top

ALLGEMEIN

PC-Anforderungen

  • TYP : PC, XT, AT, 386, 486, Pentium,  PS/2, Portabel, Notbook
  • Festplatte: ca. 3MB frei für Software Installation.
  • PC RAM: ca. 512K Platzbedarf
  • I/O PORT : Standard Parallel Port (LPT1, LPT2, LPT3)
  • OS : MS-DOS 2.11 oder höher, WIN95/98/NT/2000

Lieferumfang

  • TopMax Programmer mit 48-Pin ZIF Sockel
  • Eingebautes Schalt-Netzteil (110 - 240 VAC
  • Anschluss-Kabel PC - TopMax
  • Netzkabel
  • Software Diskette
  • Bedienungsanleitung



Preis:  TopMax  €  995,69  zzgl. MWSt.

Der Preis beinhaltet:

  • Technische Unterstützung (hot line)
  • Kostenloses Software-Update über Internet Download
 Back to top

TopMax - Multiprogrammier System

Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden.
