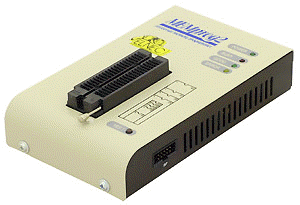

MEMprog2

Universal Memory Programmer

Kurze Beschreibung:

• unterstützte Devices von Herstellern mit SW Version vom
• kleiner, schneller und leistungsfähiger Programmer für EPROM, EEPROM, Flash EPROM, NVRAM und serielle EEPROM
• DIL40 ZIF Sockel, Memories im DIL-Gehäuse bis zu 40 Pins, es werden keine Adapter benötigt
• Anschluss zum PC - USB Port
Aufrüstbar zum SmartProg2 Programmer.
• Komfortables Steuerungs-Programm, arbeitet mit allen Versionen von MS Windows. (Von Windows XP bis Windows 10, 32-bit und 64-bit)
• Komfortable und leicht zu bedienende Steuerungs-Software, Windows kompatibel
• kostenloses SW -Update, Download über Internet
• CE Konformität
• Garantie - 1 Jahr Einschränkung

Zubehör:

• Adapter-Converter
• Kalibrierungs-Test-Adapter - ISP Diagnose POD - Zubehör

Features

GENERELL

Der MEMprog2 ist ein neues Gerät in der Serie von speziellen ELNEC Programmern, für Windows 98/ME/NT/2000/XP/2003/XP64/VISTA

Der MEMprog2 ist ein kleiner, sehr schneller und leistungsstarker Programmer für EPROM, EEPROM, NVRAM, Flash-EPROM und serieller EEPROMs, auch für die Low Voltage Typen.

Sein Einsatzgebiet ist unter anderem der Service für BIOS, Copierer, Telefonanlagen, TV usw.

MEMprog2 ist nicht nur ein Programmer sondern auch ein RAM-Tester.

Für wenig Geld erhält man einen hohen Gegenwert mit einer exzellenten Hardware in seiner Klasse.

MEMprog2 ist einfach aufrüstbar zu einem SmartProg2 Programmer. Benötigt wird dafür das Upgrade Kit "Xprog2" zu SmartProg2.

 Back to top

HARDWARE

40 leistungfähige TTL Pin-Treiber unterstützen H/L, pull-up/pull-down Pegel für jeden Pin des Sockels. Moderne Pin-Treiber-Schaltkreise sorgen für High-Quality High-Speed Programmier-Impulse (kein Überschwingen, keine Sprünge im Null-Potential) für alle unterstützten Devices. Die Pin-Treiber operieren bis hinunter zu 1,8V, so dass der volle Bereich der heutigen Low-Volt-Devices abgedeckt wird.

Bevor ein Device programmiert wird, führt der Programmer einen Device Einsetz-Test (falsch oder verkehrt herum eingesetzt) und Kontakt Check (schlechter Kontakt zwischen Device und Sockel) durch. Diese Eigenschaften, unterstützt von einem Signature-Byte Check, verhindern eine Zerstörung des zu programmierenden Bausteins im Falle eines Bedienfehlers.

Eine Verifikation der programmierten Daten mit niedriger Versorgungs-Spannung am Device gewährt eine optimale Überprüfung der Programmierung und garantiert einen langen Datenerhalt.

Mit verschiedenen Sockel Convertern sind Devices im PLCC, SOIC, SSOP, TSOP, TSSOP, TQFP, QFN (MLF) und anderen Gehäuseformen zu bearbeiten.

SOFTWARE

Die leicht zu bedienende Software verfügt über pull-down Menues, hot keys und Online Hilfe. Die Devices sind über Typ, Hersteller, Nummer oder Fragmente von ihnen auswählbar.

Standard Bauteil-bezogene Kommandos (Lesen, Leertest, Programmieren, Verify, Löschen) werden durch einige Test-Funktionen (Einsetztest, Signatur-Byte Test) unterstützt. Spezielle Funktionen (Automatisches Inkrementieren, Produktions-Mode - sofortiger Start nach dem Einsetzen des Devices in den Sockel) sind ebenfalls vorhanden.

Alle bekannten Daten-Formate werden unterstützt. Automatische File-Format-Erkennung und Konvertierung während das File geladen wird.

Die herausragende Auto-Inkrement-Funktion ermöglicht es, jedem programmierten Bauteil eine individuelle Serien-Nummer hinzuzufügen bzw. eine Serien-Nummer oder beliebige Identifikations-Signatur aus einem File zu lesen.

Die Software liefert auch viele Informationen über das zu programmierende Bauteil. Z.B. werden bemaßte Zeichnungen der verschiedenen Gehäuse-Formen zur Verfügung gestellt. Es ist auch möglich, den aufgedruckten Typ zu entschlüsseln. (Prefix und Suffix)

Unterstützung des Anwenders

Wir weisen gerne daraufhin, dass neue Devices mit kompatiblen Pin-Layout von GND/ VCC /VPP lediglich durch ein Software-Update eingebunden werden. Durch unseren prompten Service können neue Devices schon innerhalb weniger Stunden in die Liste der unterstützten Bauteile aufgenommen werden. Kostenlose Software Updates sind mit Download von unseren Internet-Seiten zu laden.

Kostenlose Software für Windows 2000/XP/2003/XP/7/8 (32-bit und 64-bit) kompatibel über Download
Kostenloses, deutsches Handbuch über Download

Zusätzlicher Service

• Keep Current - Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
• AlgOR - (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.

Der MEMprog2 hat 1 Jahr Garantie, bei maximal 25.000 Betätigungen des ZIF-Sockels.

Spezifikation

HARDWARE

Basiseinheit, DACs

• Zwei D/A Converter für VCCP und VPP, mit kontrollierbaren Anstiegs- und Abfallzeiten
• VCCP Bereich 2..7V/350mA
• VPP Bereich 2..25V/200mA
• USB 2.0/1.1 kompatibles Interface
• Automatische Kalibration
• Selbsttest Möglichkeiten

ZIF Sockel, Pin-Treiber

• 40-pin DIL ZIF (Zero Insertion Force) Sockel für 300/600 mil Devices bis 40-Pins
• Pin-Treiber: 40 TTL Pin-Treiber, universelle GND/VCC/VPP Pin-Treiber
• FPGA basierende TTL Treiber stellen H, L, CLK, pull-up, pull-down Pegel an alle Pin-Treiber Pins zur Verfügung. der H - Pegel ist selektierbar von 1.8 V bis 5V
• In-Circuit Serial Programming (ISP)
• Kontinuierlicher Test: Jeder Pin wird vor einer Operation getestet

ISP Stecker (steht erst nach Aufrüstung zum SmartProg2 zur Verfügung)

• 10 Pin Stecker (M) mit Verpolungs-Schutz
• 5 TTL Pintreiber für H, L, CLK, pull-up, pull-down, Level H: einstellbar von 1,8...5V, für alle Low Voltage Devices
• 1x VCCP: 2V..7V/100mA) (*1) und 1x VPP 2V..25V/50mA)
• Chip Programmier-Spannung (VCCP) mit Fähigkeit von source/sink und Spannungs-Sensierung für Pin 2,3,4,6,8,10
• ISP Diagnose POD
• (*1) - Der Programmer kann keine Ziel-System Versorgung über den PIN VCCP vornehmen. Sollte dies notwendig sein, wählen Sie bitte den BeeProg.

DEVICE Unterstützung

Programmierung über ZIF-Sockel

• EPROMs: NMOS/CMOS, 2708 (*1*2), 27xxx und 27Cxxx Serien, mit 8/16 bit Daten-Breite, volle Unterstützung der LV Serien (*1)
• EEPROMs: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx Serien, mit 8/16 bit Daten-Breite, volle Unterstützung der LV Serien (*1*2)
• Flash EPROMs: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx Serien, mit 8/16 bit Daten-Breite, volle Unterstützung der LV Serien (*1*2)
• Serielle E(E)PROM: 24Cxxx, 24Fxxx, 25Cxxx, 45Dxxx, 59Cxxx, 25Fxxx, 25Pxxx, 85xxx, 93Cxxx, volle Unterstützung für LV Serien (*1)
• Konfigurations (EE)PROM: XCFxxx, 37LVxx, XC17xxxx, EPCxxx, AT17xxx, LV Serien eingeschlossen
• NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x Serien

Achtung

• (*1) - passende Converter für Nicht-DIL Gehäuse sind verfügbar
• (*2) - Es existieren nur wenige Converter mit mehr als 40 Pins. Überlegenswert ist es deshalb, einen größeren Programmer "BeeProg /BeeProg+" anzuschaffen, wenn Speicher-Chips mit mehr als 40 Pins zu programmieren sind.

Aktuelle Device-Liste

Identifikation der Hersteller über Logos

I.C. Tester

• Static RAM: 6116 .. 624000

Programmier-Geschwindigkeit

• Achtung: Die angegebenen Zeiten sind stark abhängig von der PC-Geschwindigkeit, dem Betriebssystem und freiem Speicherplatz.
  Zu beachten ist außerdem, dass bei uns die Daten zum Geschwindigkeitstest per Random Generator generiert werden und dass nicht, wie bei einigen Wettbewerbern üblich, ein "abgespeckter" Inhalt (viele Blankstellen) verwendet wird.

SOFTWARE

• Algorithmen: Grundsätzlich werden nur vom Device-Hersteller freigegebene Algorithmen verwendet.
• Algorithmen Updates: Software Updates ca. alle 4 Wochen kostenfrei im Internet, ca. 400 neue Devices/Monat.
• Hauptmerkmale: Revisions History, Anwendungs-Aufzeichnung, Online Hilfe, Device- und Algorithmus
• Kostenlose Software über Download
• Kostenloses, deutsches Handbuch über Download

Device Befehle

• Standard:
• Intelligente Device Auswahl nach Typ, Hersteller oder typischen Fragmenten
• Löschtest
• Programmieren
• Lesen
• Löschen
• Verifizieren
• Konfiguration und "security bit program"
• Illegal bit Test
• Prüfsumme

Sicherheit:

• Device Einsetz Test
• Kontakt Test
• ID byte Test

Spezial:

• Produktions Mode (schneller, automatischer Start nach dem Einsetzen des Devices, Entnehmen des programmierten Bauteils, Einsetzen eines neuen Devicesc u.s.w.)
• Automatische Device Serien Nummer Erhöhung
• Statistik
• Count down Mode

Buffer Befehle

• view/edit, find/replace
• fill/copy, move, byte swap, word/dword split
• Prüfsumme (byte, word)
• Drucken

File laden/sichern

• Keine Download-Zeiten, da der Programmer über den PC gesteuert wird.
• Automatische File-Typ Erkennung

Unterstützte File Formate

• unformatted (raw) binary
• HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX

GENERELL

PC System Anforderungen

USB Port 2.0 kompatibel

Allgemein

• Betriebsspannung: 15 - 20V DC, max. 0,5A
• Leistungsaufnahme: max. 6W aktiv, 1,4W Stromspar-Mode
• Abmessungen: 160L x 95B x 35H mm
• Gewicht: 0,5kg
• Betriebstemperatur: 5° - 40°C
• Feuchtigkeit: 20%...80%, keine Kondensierung

Lieferumfang

• MEMprog2 Programmer
• Steckernetzteil + Netzkabel
• USB-Verbindungskabel
• ISP-Kabel (verwendbar nach dem Aufrüsten auf SmartProg2)
• Diagnose POD für Selbsttest des Programmers
• Staubschutz für ZIF-Sockel
• Bedienungsanleitung
• CD mit Software
• Registrierungskarte
• Transport Karton

Zusätzlicher Service

• Keep Current - Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
• AlgOR - (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.

Preise:  MEMprog2  € 246,05   zzgl. MwSt.

Der Preis beinhaltet:

• Technische Unterstützung (hot line)
• Kostenloses Software-Update über Internet

Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden.
