SmartProg2

Universal Programmermit ISP-Schnittstelle


Kurze Beschreibung:

  • unterstützte Devices von Herstellern mit SW Version vom
  • Extrem schnelle Programmierung, einer der schnellsten Programmer dieser Kategorie.
  • 40 Universal Pin-Treiber, es werden keine Converter für Devices im DIL-Gehäuse benötigt
  • Anschluss für In-Circuit Programmierung (ISP)
  • Anschluss zum PC: USB (bis zu 480 Mbit/s) oder parallel (Drucker) Port
  • USB 2.0 (high speed, full speed) und 1.1 kompatibles Interface
  • Komfortables Steuerungs-Programm, arbeitet mit allen Versionen von MS Windows. (Von Windows XP bis Windows 10, 32-bit und 64-bit)
  • CE Konformität
  • Garantie - 3 Jahre

Zubehör:

 Back to top

Features

GENERELL

Der SmartProg2 ist ein weiteres Mitglied der neuen Generation von ELNEC Universal-Programmern, die mit Windows 95/98/ME/NT/2000/XP betrieben werden können. Der Programmer wurde unter Berücksichtigung der Wünsche von Entwicklungs- Support- Ingenieuren entwickelt und ist somit auch für den mobilen Service hervorragend geeignet.

SmartProg2 ist klein, schnell und besonders leistungsfähig für alle Arten von programmierbaren Devices. Über den eingebauten In-Circuit seriell Programmierung (ISP) Stecker sind ISP kompatible Devices Chips-In-Circuit zu programmieren. SmartProg2 ist nicht nur ein Programmer, er fungiert auch als Tester für SRAM 6116...624000.

SmartProg2 bietet für vergleichsweise wenig Geld exzellente Hardware, die eine zuverlässige Programmierung garantiert.

Sehr schnelle Programmierung verwirklicht durch einen High-Speed FPGA mit USB Port.

SmartProg2 arbeitet mit IBM PC, AT oder besser, Notebook, Laptop oder Desktop Personal Computern zusammen, die über keinen Standard Parallel Port (Drucker) verfügen.

 Back to top

HARDWARE

40 leistungfähige TTL Pin-Treiber unterstützen H/L, pull-up/pull-down Pegel für jeden Pin des Sockels. Moderne Pin-Treiber-Schaltkreise sorgen für High-Quality High-Speed Programmier-Impulse (kein Überschwingen, keine Sprünge im Null-Potential) für alle unterstützten Devices. Die Pin-Treiber operieren bis hinunter zu 1,8V, so dass der volle Bereich der heutigen Low-Volt-Devices abgedeckt wird.

Bevor ein Device programmiert wird, führt der Programmer einen Device Einsetz-Test (falsch oder verkehrt herum eingesetzt) und Kontakt Check (schlechter Kontakt zwischen Device und Sockel) durch. Diese Eigenschaften, unterstützt von einem Signature-Byte Check, verhindern eine Zerstörung des zu programmierenden Bausteins im Falle eines Bedienfehlers.

Eine Verifikation der programmierten Daten mit niedriger Versorgungs-Spannung am Device gewährt eine optimale Überprüfung der Programmierung und garantiert einen langen Datenerhalt.

Mit verschiedenen Sockel Convertern sind Devices im PLCC, SOIC, SSOP, TSOP, TSSOP, TQFP, QFN (MLF) und anderen Gehäuseformen zu bearbeiten.

 Back to top

SOFTWARE

Die leicht zu bedienende Software verfügt über pull-down Menues, hot keys und Online Hilfe. Die Devices sind über Typ, Hersteller, Nummer oder Fragmente von ihnen auswählbar.

Standard Bauteil-bezogene Kommandos (Lesen, Leertest, Programmieren, Verify, Löschen) werden durch einige Test-Funktionen (Einsetztest, Signatur-Byte Test) unterstützt. Spezielle Funktionen (Automatisches Inkrementieren, Produktions-Mode - sofortiger Start nach dem Einsetzen des Devices in den Sockel) sind ebenfalls vorhanden.

Alle bekannten Daten-Formate werden unterstützt. Automatische File-Format-Erkennung und Konvertierung während das File geladen wird.

Die herausragende Auto-Inkrement-Funktion ermöglicht es, jedem programmierten Bauteil eine individuelle Serien-Nummer hinzuzufügen bzw. eine Serien-Nummer oder beliebige Identifikations-Signatur aus einem File zu lesen.

Die Software bietet auch jede Menge Informationen zur ISP-Programmierung wie z.B.: Steckerbelegung für den angewählten Chip oder ein Verdrahtungs-Schema für das Ziel-System.

 Back to top

Unterstützung des Anwenders

Wir weisen gerne daraufhin, dass neue Devices mit kompatiblen Pin-Layout von GND/ VCC /VPP lediglich durch ein Software-Update eingebunden werden. Durch unseren prompten Service können neue Devices schon innerhalb weniger Stunden in die Liste der unterstützten Bauteile aufgenommen werden. Kostenlose Software Updates sind mit Download von unseren Internet-Seiten zu laden.

Kostenlose Software für Windows 2000/XP/2003/XP/7/8 (32-bit und 64-bit) kompatibel über Download
Kostenloses, deutsches Handbuch über Download

Zusätzlicher Service

  • Keep Current - Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
  • AlgOR - (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.

Der SmartProg2 hat eine 3 Jahre Garantie, bei maximal 25.000 Betätigungen des ZIF-Sockels.

 Back to top

Spezifikation

HARDWARE

Basiseinheit, DACs

  • Zwei D/A Converter für VCCP und VPP, mit kontrollierbaren Anstiegs- und Abfallzeiten
  • VCCP Bereich 2..7V/350mA
  • VPP Bereich 2..25V/200mA
  • USB 2.0/1.1 kompatibles Interface
  • Automatische Kalibration
  • Selbsttest Möglichkeiten

ZIF Sockel, Pin-Treiber

  • 40-pin DIL ZIF (Zero Insertion Force) Sockel für 300/600 mil Devices bis 40-Pins
  • Pin-Treiber: 40 TTL Pin-Treiber, universelle GND/VCC/VPP Pin-Treiber
  • FPGA basierende TTL Treiber stellen H, L, CLK, pull-up, pull-down Pegel an alle Pin-Treiber Pins zur Verfügung. der H - Pegel ist selektierbar von 1.8 V bis 5V
  • In-Circuit Serial Programming (ISP)
  • Kontinuierlicher Test: Jeder Pin wird vor einer Operation getestet

ISP Stecker

  • 10 Pin Stecker (M) mit Verpolungs-Schutz
  • 5 TTL Pintreiber für H, L, CLK, pull-up, pull-down, Level H: einstellbar von 1,8...5V, für alle Low Voltage Devices
  • 1x VCCP: 2V..7V/100mA) (*1) und 1x VPP 2V..25V/50mA)
  • Chip Programmier-Spannung (VCCP) mit Fähigkeit von source/sink und Spannungs-Sensierung für Pin 2,3,4,6,8,10
  • ISP Diagnose POD
  • (*1) - Der Programmer kann keine Ziel-System Versorgung über den PIN VCCP vornehmen. Sollte dies notwendig sein, wählen Sie bitte den BeeProg.
 Back to top

DEVICE Unterstützung

Programmierung über ZIF-Sockel

  • EPROMs: NMOS/CMOS, 2708 (*1*2), 27xxx und 27Cxxx Serien, mit 8/16 bit Daten-Breite, volle Unterstützung der LV Serien (*1)
  • EEPROMs: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx Serien, mit 8/16 bit Daten-Breite, volle Unterstützung der LV Serien (*1*2)
  • Flash EPROMs: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx Serien, mit 8/16 bit Daten-Breite, volle Unterstützung der LV Serien (*1*2)
  • Serielle E(E)PROM: 24Cxxx, 24Fxxx, 25Cxxx, 45Dxxx, 59Cxxx, 25Fxxx, 25Pxxx, 85xxx, 93Cxxx, volle Unterstützung für LV Serien (*1)
  • Konfigurations (EE)PROM: XCFxxx, 37LVxx, XC17xxxx, EPCxxx, AT17xxx, LV Serien eingeschlossen
  • NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x Serien
  • PLD: Serien: Atmel, AMD-Vantis, Cypress, ICT, Lattice, NS,...(*1)
  • Microcontroller MCS51 Serien: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89LVxxx Serien von Atmel, Atmel W&M, Intel, Philips, SST, Winbond (*1*2), 8-40 Pins (*1), parallel und seriell ISP- Mode
  • Microcontroller Atmel AVR: ATtiny, AT90Sxxx, ATmega Serien, 8-40 Pins (*1), parallel und seriell ISP-Mode
  • Microcontroller Cypress: CY8Cxxxxx
  • Microcontroller ELAN: EM78Pxxx
  • Microcontroller EM Microelectronic: 4 und 8 bit Serien
  • Microcontroller Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, dsPIC Serien, 8-40 Pins (*1*2)
  • Microcontroller Scenix (Ubicom): SXxxx Serien

Programmierung über ISP

  • Serial E(E)PROM: IIC series
  • Microcontrollers Atmel: AT89Sxxx, AT90Sxxxx, ATtiny, ATmega Serien
  • Microcontrollers Cypress: CY8C2xxxx
  • Microcontrollers Elan: EM78Pxxx
  • Microcontrollers EM Microelectronic: 4 und 8 bit Serien
  • Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, dsPIC Serien
  • Microcontrollers Philips: LPC Serien
  • Achtung: (*1) - Für Devices mit anderen Gehäuse-Formen als DIL sind Converter mit mehr als 40 Pin verfügbar
    (*2) - Es gibt nur wenige Adapter mit mehr als 40 Pins. Eventuell ist es sinnvoller einen anderen Programmer zu wählen, z.B. BeeProg2C, BeeProg2.

Aktuelle Device-Liste

Identifikation der Hersteller über Logos

I.C. Tester

  • Static RAM: 6116 .. 624000

Programmier-Geschwindigkeit

  • Achtung: Die angegebenen Zeiten sind stark abhängig von der PC-Geschwindigkeit, dem Betriebssystem und freiem Speicherplatz.
    Zu beachten ist außerdem, dass bei uns die Daten zum Geschwindigkeitstest per Random Generator generiert werden und dass nicht, wie bei einigen Wettbewerbern üblich, ein "abgespeckter" Inhalt (viele Blankstellen) verwendet wird.
Device Operation Mode Zeit
27C010 programming + verify  ZIF Sockel 28 sec.
AT29C040A programming + verify  ZIF Sockel 32 sec.
AM29F040 programming + verify  ZIF Sockel 62 sec.
PIC16C67 programming + verify  ZIF Sockel 10 sec.
PIC18F452 programming + verify  ZIF Sockel 7 sec.
AT89C52 programming + verify ZIF Sockel 16 sec.
PIC16F876A programming + verify ISP 5 sec.
PIC12C508 programming + verify ISP 3 sec.
Voraussetzungen: PC Pentium 4, 2.4 GHz, 512 MB RAM, USB 2.0 HS, Windows XP.

SOFTWARE

  • Algorithmen: Grundsätzlich werden nur vom Device-Hersteller freigegebene Algorithmen verwendet.
  • Algorithmen Updates: Software Updates ca. alle 4 Wochen kostenfrei im Internet, ca. 400 neue Devices/Monat.
  • Hauptmerkmale: Revisions History, Anwendungs-Aufzeichnung, Online Hilfe, Device- und Algorithmus

Device Befehle

  • Standard:
  • Intelligente Device Auswahl nach Typ, Hersteller oder typischen Fragmenten
  • Löschtest
  • Programmieren
  • Lesen
  • Löschen
  • Verifizieren
  • Konfiguration und "security bit program"
  • Illegal bit Test
  • Prüfsumme
  • Sicherheit:
  • Device Einsetz Test
  • Kontakt Test
  • ID byte Test
  • Spezial:
  • Produktions Mode (schneller, automatischer Start nach dem Einsetzen des Devices, Entnehmen des programmierten Bauteils, Einsetzen eines neuen Devicesc u.s.w.)
  • Automatische Device Serien Nummer Erhöhung
  • Statistik
  • Count down Mode

Buffer Befehle

  • view/edit, find/replace
  • fill/copy, move, byte swap, word/dword split
  • Prüfsumme (byte, word)
  • Drucken

File laden/sichern

  • Keine Download-Zeiten, da der Programmer über den PC gesteuert wird.
  • Automatische File-Typ Erkennung

Unterstützte File Formate

  • unformatted (raw) binary
  • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX
 Back to top

GENERELL

PC System Anforderungen

USB Port 2.0 kompatibel

Allgemein

  • Betriebsspannung: 15 - 20V DC, max. 0,5A
  • Leistungsaufnahme: max. 6W aktiv, 1,4W Stromspar-Mode
  • Abmessungen: 160L x 95B x 35H mm
  • Gewicht: 0,5kg
  • Betriebstemperatur: 5° - 40°C
  • Feuchtigkeit: 20%...80%, keine Kondensierung

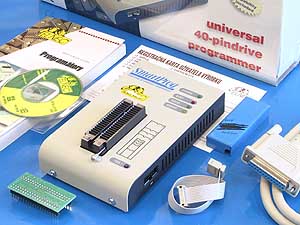

Lieferumfang

  • SmartProg2 Programmer
  • Steckernetzteil + Netzkabel
  • USB-Verbindungskabel
  • ISP-Kabel
  • Diagnose POD für Selbsttest des Programmers
  • Staubschutz für ZIF-Sockel
  • Bedienungsanleitung
  • CD mit Software
  • Registrierungskarte
  • Transport Karton

Zusätzlicher Service

  • Keep Current - Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
  • AlgOR - (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.

Preise:  SmartProg2  € 417,00   zzgl. MwSt.

Der Preis beinhaltet:

  • Technische Unterstützung (hot line)
  • Kostenloses Software-Update über Internet

Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden.
