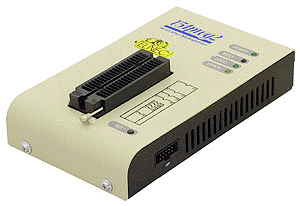

T51prog2

MCS51 series and Atmel AVR microcontrollers ISP capable fast programmer

Kurze Beschreibung:
  • unterstützte Devices von Herstellern mit SW Version vom
  • Kleiner, schneller und sehr leistungsfähiger Programmer, für MCS51 Serien und Atmel AVR Mikrocontroller
  • In-Circuit serielle Programmierung (ISP) möglich
  • Sehr schnelle Programmierung von seriellen EEPROM (IIC, Microwire und SPI Interface)
  • DIL40 ZIF Sockel, keine Adapter für alle Devices MCS51/AVR im DIL Gehäuse erforderlich
  • connection to PC: USB port
  • USB 2.0 full speed and USB 1.1 compatible
  • upgradeable to SmartProg2 programmer.
  • comfortable and easy to use control program, Windows compatible
  • Kostenloses SW Update, Download über Internet
  • Komplett mit Stromversorgung, Kabeln und Software
  • CE zertifiziert
  • Garantie - 2 Jahre Einschränkung Optionales Zubehör:
  •
    • Sockel Converter
    • Kalibrierungs-Test-Adapter - ISP Diagnose POD - Zubehör


       Back to top

      Features

      GENERELL

      • Eine neue Generation von speziellen ELNEC Programmern, für Windows 98/Me/NT/2000/XP/2003/XPx64/Vista. Der Programmer unterstützt alle heute verfügbaren Mikrokontroller der Serien MC51 (bis 40 Pin) und AVR Mikrokontroller (8-40 Pin) auf parallele und serielle Weise. T51prog wurde in enger Zusammenarbeit mit Atmel W&M entwickelt. Die Hardware unterstützt somit die aktuellen Mikrokontroller der MC51 Familie und ist daher auch für zukünftige Devices gerüstet.
      • T51prog2 ist ein kleiner, sehr schneller und leistungsstarker  Programmer für MCS51 Serien und Atmel AVR Mikrokontroller. T51prog2 programmiert ebenfalls serielle EEPROMs mit IIC (24Cxx), Microwire (93Cxx) sowie SPI (25Cxx) Interface Typen. Über den eingebauten In-Circuit Serial Programming (ISP) Stecker können MCS51 Mikrokontroller und Atmel AVR Mikrokontroller seriell programmiert werden.
      • Für wenig Geld erhält man einen hohen Gegenwert mit einer exzellenten Hardware, konkurrenzlos in seiner Klasse.
      • Sehr schnelle Programmierung durch eine High-Speed FPGA gesteuerte Hardware sowie einen High-Speed USB Port; sicherlich schneller als alle Konkurrenten in dieser Kategorie.
      • T51prog2 arbeitet mit IBM PC, Notebook, Laptop oder Desktop Personal Computern zusammen, die über einen USB Port verfügen.
      • T51prog2 ist leicht aufrüstbar zum SmartProg2 Programmer. Benötigt wird das "Xprog2 zu SmartProg2 Upgrade Kit" (Best. Nr.: 60-0048).

       Back to top

      Specification

      HARDWARE

      • 40 leistungfähige TTL Pin-Treiber unterstützen H/L, pull-up/pull-down Pegel  für jeden Pin des Sockels. Moderne Pin-Treiber-Schaltkreise sorgen für High-Quality High-Speed Programmier-Impulse (kein Überschwingen, keine Sprünge im Null-Potential) für alle unterstützten Devices. Die Pin-Treiber operieren bis hinunter zu 1,8V, so dass der volle Bereich der heutigen Low-Volt-Devices abgedeckt wird.
      • Bevor ein Device programmiert wird, führt der Programmer einen Device Einsetz-Test (falsch oder verkehrt herum eingesetzt) und Kontakt Check (schlechter Kontakt zwischen Device und Sockel) durch. Diese Eigenschaften, unterstützt von einem  Signature-Byte Check, verhindern eine Zerstörung des zu programmierenden Bausteins im Falle eines Bedienfehlers.
      • Eine Verifikation der programmierten Daten mit niedriger Versorgungs-Spannung am Device gewährt eine optimale Überprüfung der Programmierung und garantiert einen langen Datenerhalt.
      • Mit verschiedenen Sockel Convertern sind Devices im PLCC, SOIC, SSOP, TSSOP, TQFP, QFN (MLF) und anderen Gehäuseformen zu bearbeiten.
       Back to top

      SOFTWARE

      • Die leicht zu bedienende Software verfügt über pull-down Menues, hot keys und Online Hilfe. Die  Devices sind über Typ, Hersteller, Nummer oder Fragmente von  ihnen auswählbar.
      • Standard Bauteil-bezogene Kommandos (Lesen, Leertest, Programmieren, Verify, Löschen) werden durch einige Test-Funktionen  (Einsetztest, Signatur-Byte Test) unterstützt. Spezielle Funktionen (Automatisches Inkrementieren, Produktions-Mode - sofortiger Start nach dem Einsetzen des Devices in den Sockel) sind ebenfalls vorhanden.
      • Alle bekannten Daten-Formate werden unterstützt. Automatische File-Format-Erkennung und Konvertierung während das File geladen wird.
      • Die herausragende Auto-Inkrement-Funktion ermöglicht es, jedem programmierten Bauteil eine individuelle Serien-Nummer hinzuzufügen bzw. eine Serien-Nummer oder  beliebige Identifikations-Signatur aus einem File zu lesen.
      • Die Software liefert auch viele Informationen über das zu programmierende Bauteil. Z.B. werden bemaßte Zeichnungen der verschiedenen Gehäuse-Formen zur Verfügung gestellt. Es ist auch möglich, den aufgedruckten Typ zu entschlüsseln. (Prefix und Suffix)
      • Die Software hält eine Fülle von Informationen für die ISP- Implementierung bereit. Z.B.: Beschreibung des ISP-Steckers für den aktuell angewählten Chip, einen Schaltplan für das Zielsystem und wie das Design rund um den ISP-Chip gestaltet werden muss und weitere nützliche Tips.
       Back to top

      Unterstützung des Anwenders

      • Wir weisen gerne darauf hin, dass neue Devices mit kompatiblen Pinlayout von GND/ VCC /VPP lediglich durch ein Software-Update eingebunden werden. Durch unseren prompten Service können neue Devices schon innerhalb weniger Stunden in die Liste der unterstützten Bauteile aufgenommen werden. Kostenlose Software Updates sind mit Download von unseren Internet-Seiten zu laden.
      • Keep-Current und AlgOR Services, unser nächster Schritt für noch mehr zufriedene Kunden.
        • Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
        • AlgOR (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.
       Back to top

      Spezifikation

      HARDWARE

      Programmer

      • Zwei D/A Converter für VCCP und VPP, mit kontrollierbaren Anstiegs- und Abfallzeiten
      • VCCP Bereich von 2..7V/350mA
      • VPP Bereich von 2..25V/200mA
      • IUSB 2.0/1.1 kompatibles Interface
      • Automatische Kalibration
      • Selbsttest Möglichkeiten

      ZIF Sockel, Pin-Treiber

      • 40-pin DIL ZIF (Zero Insertion Force) Sockel für 300/600 mil Devices bis 40-Pins
      • Pin-Treiber: 40 TTL Pin-Treiber, spezielle Pin-Treiber für GND/ VCC/ VPP von MCS51 und AVR Devices
      • Zusätzliche GND, VCC und VPP Treiber für made-by-wire GND/ VCC/ VPP Pin Kompatibilität  zukünftiger Devices
      • FPGA basierende TTL Treiber stellen  H, L, CLK, pull-up, pull-down Pegel an allen Pin-Treiber Pins zur Verfügung. der H - Pegel ist selektierbar von 1.8 V bis 5V
      • Kontinuierlicher Test: Jeder Pin wird vor einer Operation getestet

      ISP Stecker

      • 10-Pin (M) Typ mit Verpolungs-Schutz
      • 6 TTL Pin-Treiber, für H, L, CLK, pull-up, pull-down; level H einstellbar von 1.8V bis zu 5V, auch für alle Lov-Volt Devices.
      • 1x VCCP Versorgung (2V..7V/100mA) (*1) und 1x VPP Versorgung (2V..25V/50mA)
      • Chip Programmier-Spannung (VCCP) für Source/Sink und Spannungs-Sensierung
      • ISP Diagnose POD
      • (*1) - Der Programmer ist nicht geeignet das Zielsystem über den VCCP Pin zu versorgen. Sollte das erforderlich sein, wählen Sie bitte den BeeProg-Programmer.
       Back to top

      DEVICE Unterstützung

      Programmierung über ZIF-Sockel

      • Microcontroller MCS51 Serien: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89LVxxx, LPC Serien von Atmel, Atmel W&M, Intel, Philips, SST, Winbond, ... 8-40 Pins (*1)
      • Mikrokontroller Atmel AVR: ATtiny, AT90Sxxx, ATmega Serien (parallel und seriell Mode), 8-40 Pins (*1)
      • Serielle E(E)PROM: 24Cxxx, 24Fxxx, 25Cxxx, 59Cxxx, 85xxx, 93Cxxx Serien

      Programmierung über ISP-Stecker

      • Microcontrollers Atmel: AT89Sxxx, AT90Sxxxx, ATtiny, ATmega Serien
      • Microcontrollers Philips: LPC Serien
      • (*1) - Es gibt geeignete Converter für andere Gehäuse als DIL  auch mit mehr als 40 Pin.
      Aktuelle Device Liste

      Identifikation der Hersteller über Logos

      Programmier-Geschwindigkeit

      Device Operation Time
      AT89C52 Programmierung und Verify 15 sec.
      AT87C5111 Programmierung und Verify 14 sec.
      Konfiguration: P4, 2.4 GHz, USB High-Speed, Windows XP.

       Back to top

      SOFTWARE

      Algorithmen: Es kommen nur vom Hersteller genehmigte bzw. zertifizierte Algorithmen zum Einsatz. Kundenspezifische Algorithmen können mit Kostenbeteiligung aufgenommen werden.

      Algorithmen Updates: Verfügbarkeit der Software-Updates ca. alle zwei Wochen kostenlos aus dem Internet

      Haupt Features: Revisions History, Sitzungs Logbuch, on-Line Hilfe, Device und Algorithmus Informationen

      Kostenlose Software für Windows 98/Me/NT/2000/XP/2003/XPx64/Vista, DEMO und Update über Download
      Kostenloses, deutsches Handbuch über Download

      Device Befehle

      • Standard:
        • Intelligente Device-Auswahl über Device Typ, Hersteller oder  Fragmente
        • Leertest, Lesen, Verify
        • Programmieren
        • Löschen
        • Konfigurations- und Sicherheits- bit Programm
        • Illegale-bit Test
        • Check-Summe
      • Sicherheit
        • Einsetz-Test, Test gegen inverses Einsetzen
        • Kontakt Check
        • ID Byte Check
      • Spezielles
        • Automatisches Inkrementieren einer Bauteil-Serien-Nummer
        • Statistik
        • Count-Down Mode

      Puffer Befehle

      • view/edit, find/replace
      • fill/copy, move, byte swap, word/dword split
      • checksum (byte, word)
      • Drucken

      File laden/speichern

      • Keine Download Zeit, da der Programmer über den PC gesteuert wird
      • Automatische File-Format-Typ Identifikation
        Unterstützte File-Formate
        • Unformatiert (raw) binär
        • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX
       Back to top

      GENERELL

      Minimale PC-System-Anforderungen

      • Ein USB-Port

      Allgemein

      • Betriebsspannung: 15..15V DC, max. 0.5A (Adapter gehört zum Lieferumfang)
      • Leistungsaufnahme: max. 6W aktiv, 1,4W im Strom-Spar Mode
      • Abmessungen: 160x95x35 [mm] (5.4x2.6x1.6 [inch])
      • Gewicht (ohne Steckernetzteil) ca. 500g
      • Betriebstemperatur: 5°...40°C

      Lieferumfang

      • T51prog Programmer
      • Steckernetzteil 230V auf 15V DC/500mA, unstabilisiert
      • Anschluss-Kabel PC-Programmer
      • ISP Kabel
      • Diagnostik POD für Selbstest
      • Staubschutz-Kappe für ZIF Sockel
      • Bedienungsanleitung
      • Software
      • Registrier Karte
      • Transport Karton

      Zusätzlicher Service

      • Keep Current - Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neusten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
      • AlgOR (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.

      Preis:  T51prog2  €  246,05  zzgl. MWSt.

      Der Preis beinhaltet:

      • Technische Unterstützung (hot line)
      • Kostenloses Software-Update über Internet Download

Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden.
