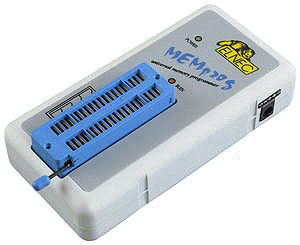

Universeller Memory Programmer

• 7073 unterstützte Devices mit der SW 2.27 Version vom (Jun. 2006)
• kleiner, schneller und leistungsfähiger Programmer für EPROM, EEPROM, Flash EPROM, NVRAM und serielle EEPROM
• DIL40 ZIF Sockel, Memories im DIL-Gehäuse bis zu 40 Pins, es werden keine Adapter benötigt
• Anschluss zum PC - parallel (Drucker) Port
• High-Speed IEEE 1284 (ECP/EPP) Drucker-Port Interface, bis zu 1MB/sec. Übertragungs-Rate
• Komfortables Steuerungs-Programm, Windows 98/Me/NT/2000/XP
• kostenloses SW -Update, Download über Internet
• Spannungs-Versorgung, Kabel und SW im Lieferumfang
• CE Konformität
• Garantie - 2 Jahre Einschränkung

• Sockel Converter

 Back to top

Features

GENERELL

• Eine neue Generation von speziellen ELNEC Programmern, für Windows 95/98, NT/2000, Me, XP.
• Der MEMprog ist ein kleiner, sehr schneller und leistungsstarker  Programmer für EPROM, EEPROM, Flash-EPROM, NVRAM und serielle EPROM.
• Sein Einsatzgebiet ist unter anderem der Service für BIOS, Copierer, Telefonanlagen, TV usw.
• MEMprog ist nicht nur ein Programmer sondern auch ein RAM-Tester.
• Für wenig Geld erhält man einen hohen Gegenwert mit einer exzellenten Hardware, konkurrenzlos in seiner Klasse.
• Sehr schnelle Programmierung durch eine High-Speed FPGA gesteuerte Hardware sowie einem Parallel-Port in  IEEE1284 (ECP/EPP); sicherlich schneller als alle Konkurrenten in dieser Kategorie.
• MEMprog arbeitet mit IBM PC, AT oder besser, Notebook, Laptop oder Desktop Personal Computern zusammen, die über einen Standard Parallel Port (Drucker) verfügen. Es ist kein spezielles Interface notwendig.

 Back to top

HARDWARE

• 40 leistungfähige TTL Pin-Treiber unterstützen H/L, pull-up/pull-down Pegel  für jeden Pin des Sockels. Moderne Pin-Treiber-Schaltkreise sorgen für High-Quality High-Speed Programmier-Impulse (kein Überschwingen, keine Sprünge im Null-Potential) für alle unterstützten Devices. Die Pin-Treiber operieren bis hinunter zu 1,8V, so dass der volle Bereich der heutigen Low-Volt-Devices abgedeckt wird.
• Bevor ein Device programmiert wird, führt der Programmer einen Device Einsetz-Test (falsch oder verkehrt herum eingesetzt) und Kontakt Check (schlechter Kontakt zwischen Device und Sockel) durch. Diese Eigenschaften, unterstützt von einem  Signature-Byte Check, verhindern eine Zerstörung des zu programmierenden Bausteins im Falle eines Bedienfehlers.
• Eine Verifikation der programmierten Daten mit niedriger Versorgungs-Spannung am Device gewährt eine optimale Überprüfung der Programmierung und garantiert einen langen Datenerhalt.
• Mit verschiedenen Sockel Convertern sind Devices im PLCC, SOIC und anderen Gehäuseformen zu bearbeiten.

 Back to top

SOFTWARE

• Die leicht zu bedienende Software verfügt über pull-down Menues, hot keys und Online Hilfe. Die  Devices sind über Typ, Hersteller, Nummer oder Fragmente von  Ihnen auswählbar.
• Standard Bauteil-bezogene Kommandos (Lesen, Leertest, Programmieren, Verify, Löschen) werden durch einige Test-Funktionen  (Einsetztest, Signatur-Byte Test) unterstützt. Spezielle Funktionen (Automatisches Inkrementieren, Produktions-Mode - sofortiger Start nach dem Einsetzen des Devices in den Sockel) sind ebenfalls vorhanden.
• Alle bekannten Daten-Formate werden unterstützt. Automatische File-Format-Erkennung und Konvertierung, während das File geladen wird.
• Die herausragende Auto-Inkrement-Funktion ermöglicht es, jedem programmierten Bauteil eine individuelle Serien-Nummer hinzuzufügen bzw. eine Serien-Nummer oder  beliebige Identifikations-Signatur aus einem File zu lesen.

 Back to top

Unterstützung des Anwenders

• Wir weisen gerne daraufhin, dass neue Devices mit kompatiblen Pinlayout von GND/ VCC /VPP lediglich durch ein Software-Update eingebunden werden. Durch unseren prompten Service können neue Devices schon innerhalb weniger Stunden in die Liste der unterstützten Bauteile aufgenommen werden. Kostenlose Software Updates sind mit Download von unseren Internet-Seiten zu laden.
• Keep-Current und AlgOR Services, unser nächster Schritt für noch mehr zufriedene Kunden.
  • Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
  • AlgOR (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.

 Back to top

Technische Spezifikation

HARDWARE

Programmer

• Zwei D/A Converter für VCCP und VPP, mit kontrollierbaren Anstiegs- und Abfallzeiten
• VCCP Bereich von 0..7V/350mA
• VPP Bereich von 0..25V/200mA
• IEEE 1284 Printer Port mit FPGA, bis zu 1MB/s  Transfer Rate
• Automatische Kalibration
• Selbsttest Möglichkeiten

ZIF Sockel, Pintreiber

• 40-pin DIL ZIF (Zero Insertion Force) Sockel für 300/600 mil Devices bis 40-Pins
• Pin-Treiber: 40 TTL Pin-Treiber, spezielle Pin-Treiber für GND/ VCC/ VPP
• FPGA basierende TTL Treiber stellen  H, L, CLK, pull-up, pull-down Pegel an allen Pin-Treiber Pins zur Verfügung. Der H - Pegel ist selektierbar von 1.8 V bis 5V
• Kontinuierlicher Test: Jeder Pin wird vor einer Operation getestet

 Back to top

DEVICE Unterstützung

Programmer
• EPROM: NMOS/CMOS, 2708 (*3), 27xxx, und 27Cxxx Serien
• EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx Serien mit 8/16 bit Daten-Breite, voller Support der LV-Serien (*1*2)
• Flash EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29Wxxx, 49Fxxx Serien
• Serielle E(E)PROM: AT17xxx Serie mit LV Serie (*1) Serien
• NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x Serien

Achtung:

• (*1) - Adapter-Converter für Devices mit anderem Gehäuse als DIL
• (*2) - Es existieren keine Adapter-Converter für Devices mit mehr als 40 Pin, möglicherweise ist ein Programmer mit 48 Pin Sockel die bessere Lösung
• (*3) - Programmierung mit zusätzlichem Modul

Identifikation der Hersteller über Logos

I.C. Tester

• Statische RAMs: 6116 .. 624000

Programmier Geschwindigkeit

 Back to top

SOFTWARE

Algorithmen Updates: Verfügbarkeit der Software-Updates ca. alle zwei Wochen kostenlos aus dem Internet

Kostenlose Software für WIN 95/98, NT/2000, Me, XP DEMO und Update über Download
Kostenloses, deutsches Handbuch über Download

Device Befehle

• Standard:
  • Intelligente Device-Auswahl über Device Typ, Hersteller oder  Fragmente
  • Leertest, Lesen, Verify
  • Programmieren
  • Löschen
  • Konfigurations- und Sicherheits- bit Programm
  • Illegale-bit Test
  • Check-Summe
• Sicherheit
  • Einsetz-Test, Test gegen inverses Einsetzen
  • Kontakt Check
  • ID Byte Check
• Spezielles
  • Automatisches Inkrementieren einer Bauteil-Serien-Nummer
  • Statistik
  • Count-Down Mode

Puffer Befehle

• view/edit, find/replace
• fill/copy, move, byte swap, word/dword split
• checksum (byte, word)
• Drucken

File laden/speichern

• Keine Download Zeit, da der Programmer über den PC gesteuert wird
• Automatische File-Format-Typ Identifikation
  Unterstützte File-Formate
  • Unformatiert (raw) binär
  • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX

 Back to top

GENERELL

PC Anforderungen

• Freier parallel (Drucker) Port über PCI-Bus, IEEE 1284 kompatibel (ECP/EPP)

Allgemein

• Betriebsspannung: 12..18V DC, max. 0.5A (Adapter gehört zum Lieferumfang)
• Leistungsaufnahme: max. 6W aktiv, 0.5W im sleep-mode
• Abmessungen: 137x65x40 [mm] (5.4x2.6x1.6 [inch])
• Gewicht (ohne Steckernetzteil) ca. 200g
• Betriebstemperatur: 5°...40°C

Lieferumfang

• MEMprog Programmer
• Verbindungs-Kabel PC - Programmer
• Diagnose POD für Selbsttest
• Staubschutz für ZIF Sockel
• Steckernetzteil 220V/ 12V DC/ 500mA, unstabilisiert
• Bedienungsanleitung
• Software
• Formblätter für: "PROGRAMMER PROBLEM REPORT" und "DEVICE PROBLEM REPORT"
• Registrierungs-Karte
• Transport-Karton

Zusätzlicher Service

• Keep Current - Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
• AlgOR (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.
• Speed Up - Die Programmiergeschwindigkeit erscheint mir zu langsam.

Preise:   MEMProg  € 188,79  zzgl. MWSt.

Nicht mehr lieferbar, bitte bestellen Sie MEMproL oder SmartProg2

Der Preis beinhaltet:

• Technische Unterstützung (hot line)
• Kostenloses Software-Update über Internet Download
