JetProg Multi-Programmer
Features

Technische Spezifikation





JetProg
Multi-Programmier System.

MCS-51 Serien Mikrocontroller Multi-Programmierung
Kurze Beschreibung:
  • Die Ausführung basiert auf dem JetProg Programmer
  • unterstützt MCS-51 Mikrocontroller bis zu DIL40(PLCC44)
  • programmiert bis zu 8 Devices gleichzeitig
  • verfügbare Submodule für unterschiedliche Gehäuse
  • echter Low Voltage Support bis to 1.8V
  • hohe Arbeitsleistung, großer Durchsatz
  • komfortables Steuerungs-Programm, MS Windows (95/98/Me/NT/2000/XP) kompatibel

MCS-51 Serien Mikrocontroller Multi-Programmier System umfasst:

Features

GENERELL

  • Das Common Multi-Programmier Modul Nr.1 - eine Erweiterung  zum JetProg Programmer - erlaubt eine manuelle Multi-Programmier Anwendung für MCS51 Mikrocontroller mit einen hohen Device-Stückzahl Durchsatz und ist damit bestens geeignet für kleine bis mittlere Produktions-Anwendungen.
  • Dieses MCS-51 Serien Mikrocontroller System hat einen attraktiven Preis und bietet eine exzellente Hardware für eine zuverlässige Programmierung.
 Back to top

HARDWARE

  • Das MCS-51Serien Mikrocontroller System unterstützt MCS51 kompatible Mikrocontroller verschiedener Hersteller basierend auf der EPROM und Flash Technologie.
  • Die austauschbaren ZIF Sockel Submodul Einheiten ermöglichen die Unterstützung verschiedener Device-Gehäuse. Z. Zt. werden  DIL und PLCC Gehäuse unterstützt.
  • Optimierte Pin-Treiber garantieren eine Programmierung aller Speicher-Medien ohne  Überschwingen der Impulse bei einer stabilen Masse. Die Pin-Treiber arbeiten herunter bis zu 1,8V und unterstützen damit voll den Low Voltage Bereich der verfügbaren Devices.
  • Das MCS-51Serien Mikrocontroller System Module verifiziert nach der Programmierung mit variabler Versorgungs-Spannung (Vcc Unter- und Überspannung), um so eine gut-schlecht Auswahl zu treffen, die einen langen Datenerhalt garantiert.
 Back to top

SOFTWARE

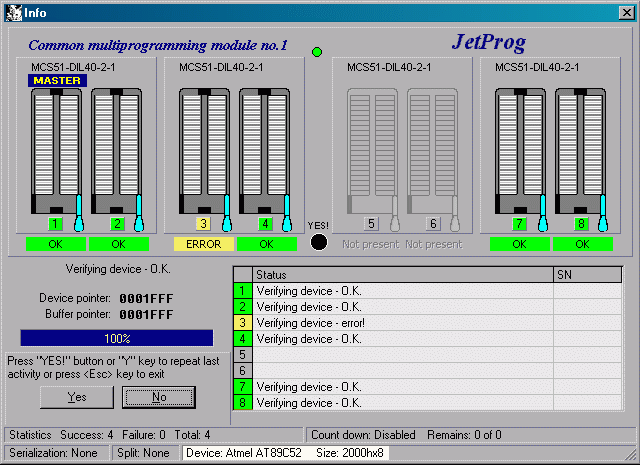

  • Das MCS-51Serien Mikrocontroller Multi-Programmier System wird über eine komfortable, einfach zu bedienende Software, WIN-95/98/2000 kompatibel gesteuert. Sie arbeitet mit "Pull-down-Menüs", "Hot-keys" und "Online-Hilfe". Die Devices lassen sich über Hersteller und/oder Typ bzw. Fragmente davon,  einfach auswählen.
  • Standard Device-Befehle (wie read, blank check, program, verify, erase) sind um Testfunktionen wie "Signatur-Byte Test" und "Einsetz-Test" erweitert.
  • Alle bekannte Datenformate werden unterstützt. Die Software erkennt, während das File geladen wird, das Format und konvertiert entsprechend.
 Back to top

Technische Spezifikation

HARDWARE

Multi-Programmier Module



Common Multi-Programmier Modul Nr.1

  • Erweiterte spezielle Pin-Treiber (8x) kompatible Pin-Treiber bieten die Möglichkeit zur Multi-Programmierung von EPROM/EEPROM, MCS-51, PICmicro, ...
  • Unabhängige Pin-Treiber, daher haben defekte Devices keinen Einfluss auf die Programmierung der anderen
  • An jeden Sockel des Moduls können unabhängig die notwendigen Versorgungs-Programmier Spannungen sowie eine perfekte Masse geschaltet werden
  • Strombegrenzung für jeden Sockel, Abschalten bei Überstrom, Abschalten bei Fehlern der Stromversorgung
  • Bananenbuchse für ESD-Armbänder
  • Einsteck-Test
  • Best Nr.: 70-0151
  • Preis: € 341,03 zzgl. MWSt.

  Back to top

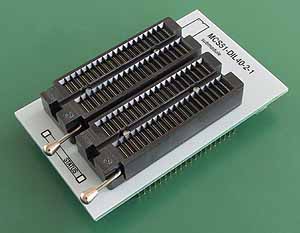

MCS51-DIL40-2-1 Sockel Submodul

  • Für MCS-51 im DIL40 Gehäuse

  • 2x ZIF DIL40 Sockel

  • Lebensdauer ZIF Sockels - 25.000 Zyklen

  • Best. Nr.: 70-0148

  • Preis: € 140,60 zzgl. MWSt.





 Back to top

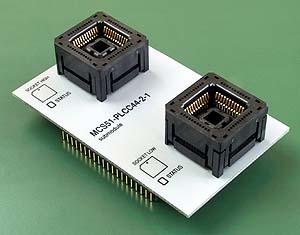

MCS51-PLCC44-2-1 Sockel Submodul

  • Für MCS-51 im PLCC44 Gehäuse
  • 2x ZIF PLCC44 Sockel
  • Lebensdauer des ZIF Sockels - 10.000 Zyklen
  • Best. Nr.: 70-0173
  • Preis: € 160,60 zzgl. MWSt.





 Back to top

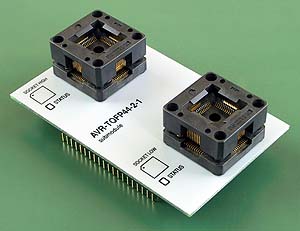

AVR-TQFP44-2-1 Sockel Submodul

  • Für AT-AVR im TQFP44 Gehäuse
  • 2x ZIF TQFP44 Sockel
  • Lebensdauer des ZIF Sockels - 10.000 Zyklen
  • Best. Nr.: 70-0188
  • Preis: € 218,53 zzgl. MWSt.





 Back to top

DEVICE SUPPORT

  • MCS51 mit EPROM: 87C5x Serien
  • MCS51 mit Flash: 89C5x Serien
  • Unterstützte Hersteller: AMD, Atmel, Dallas, ICSI, Intel, ISSI, Philips, SST, Signetics, Winbond, ...
Liste aller unterstützten Devices für detaillierte Angaben

Programmier-Geschwindigkeit

Achtung:
Die angegebenen Zeiten gelten für 8 Devices gleichzeitig. Die Zeiten sind stark abhängig von der PC-Geschwindigkeit, LPT-Port Typ, dem Betriebssystem und freiem Speicherplatz. Deshalb sind in der Tabelle zwei Zeiten für unterschiedliche PC-Konfigurationen angegeben.

Device Operation Time A Time B
Temic T89C51RD2-M Programmierung und Verify 44 sec. 42 sec.
ICSI IS89LV52A Programmierung und Verify 10 se.  9 sec.
Time A: AMD Athlon, 700 MHz, 256MB RAM, ECP MB LTP, WINXP.
Time B: Intel P4, 2GHz, 256MB RAM, ECP MB LPT, WINXP.

 Back to top

SOFTWARE

Algorithmen: Es kommen nur vom Hersteller genehmigte Algorithmen zum Einsatz. Kundenspezifische Algorithmen können gegen anteilige Kosten implementiert werden.

Algorithmen-Updates: ca. alle 2 Wochen kostenlos über das Internet

Hauptmerkmale: Revisions-Historie, Änderungs-Protokoll, On-Line Hilfe, Device und Algorithmen Informationen.

 Back to top

Device Befehle

  • Standard
    • Intelligente Device-Selektion über Typ, Hersteller oder Typ-Fragmente
    • Automatische ID-gestützte Auswahl von EPROM/Flash EPROM
    • Löschtest, Lesen, Verify
    • Programmieren
    • Löschen
    • Checksumme
  • Sicherheit
    • Device-Einsetz Test, reversibler Einsetz-Test
    • ID-byte Test
  • Spezial
    • Automatische Device Serien Nummer Erhöhung
    • Statistik
    • Count-down Mode

Buffer Befehle

  • view/edit, find/replace
  • fill/copy, move, byte swap, word/dword split
  • checksum (byte, word)
  • Drucken

File Laden/Speichern

  • Keine Down-Load Zeit, der Programmer wird über den PC gesteuert
  • Automatische File-Typ Erkennung
    Unterstützte File-Formate
    • Unformatiert (raw) binär
    • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX

     Back to top

Allgemein

PC System Anforderungen

  • Prozessor: Pentium 100 MHz, 32 MB RAM
  • Festplatte: 10 MB frei oder besser
  • Betriebssystem: Windows 95/98, NT/2000, Me, XP
  • Unbelegter LPT-Port, IEEE1284 kompatibel (ECP/EPP)

Betriebs- und Gerätedaten

  • Spannungs-Versorgung: vom JetProg Programmer (Benutzen Sie den Adapter, der mit den Modulen mitgeliefert wurde)
  • Abmessungen: 275x135x20 mm (10.8"x5.3"x0.78") ohne Sub-Module, 275x135x33 mm (10.8"x5.3"x1.29") mit DIL32-2 Sub-Modul. Die Stecker haben keinen Einfluss auf die Dicke von Programmer und Modulen.
  • Gewicht: 750g (ohne ext. Adapter)
  • Betriebstemperatur: 5°..40°C

Lieferumfang  Basis-Konfiguration

  • Common Multi-Programmier Module Nr.1
  • ZIF Sockel Submodule - abhängig vom Auftrag (4x)
  • Schalt-Netzteil Adapter 100-240VAC/15VDC/1A
  • Bedienungs-Anleitung
  • Registrierungs-Karte
  • Software
  • Transport Karton

Zusätzlicher Service

  • Keep Current - Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
  • AlgOR (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.
  • Speed Up - Die Programmiergeschwindigkeit erscheint mir zu langsam.

Die Preise beinhalten:

  • Technische Unterstützung (hot line)
  • Kostenloses Software-Update über Internet Download

Der Inhalt dieses Dokumentes kann ohne vorherige Ankündigung geändert werden.
