BGA-0258/0263

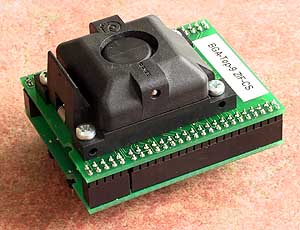

  • Spezial Converter, geeignet für Speicher im BGA Gehäuse
  • Obere Platine: BGA-Top-9 ZIF-CS Best. Nr.: 70-0263
  • Untere Platine: BGA-Bottom-3 Best. Nr.: 70-0258
  • ZIF Sockel geeignet für viele Variationen von BGA-Gehäusen. Unterschiede im Ball-Durchmesser, Ball-Abstand und Gehäuse-Dicke können angepasst werden.
  • Die Abbildungen unter: Geeignete Gehäuse zeigen die Möglichkeiten dieses Converters auf.
  • Lebensdauer (mechanisch) des ZIF Sockel - 500.000 Zyklen
  • Geeignet für für BeeProg, JetProg, LabProg+ und LabProg-48LV
  • Sockel: ZIF BGA64, Typ ClamShell
  • Fuß: 2 Reihen, 2x 24 Pins, 0.6x0.6mm, Reihen-Abstand: 600mil
  • Bestell Nr.: 70-0258/0263
  • Preis: €   zzgl. MwSt.

Converter Bedienungs-Anleitung

  • Den Converter in den ZIF-Sockel des Programmers einsetzen, gemäß der aufgedruckten Abbildung neben dem Sockel. Öffnen Sie die Converter-Klappe des ZIF-Sockels. Legen Sie das Bauteil ein (Kontaktseite zu Kontaktseite) gemäß der Abbildung in der PG4UW Software (Device-Informationen über das ausgewählte Bauteil).
  • Bevor Sie die Klappe des Converters schließen, kontrollieren Sie bitte nochmals die exakte Positionierung des Devices. Die Programmierung kann nun beginnen.
  • Gehen Sie sehr sorgfältig vor, denn ein unkorrektes Einsetzen des Converters in den Programmer-Sockel sowie das unkorrekte Einlegen des Bauteils können den Programmer beschädigen.
  • Um das Bauteil aus dem Sockel zu nehmen, öffnen Sie bitte die Klappe.
  • Wenn Sie die Arbeit mit dem Converter beendet haben, entfernen Sie diesen bitte aus dem ZIF-Sockel des Programmers.
  • Berühren Sie bitte nie direkt die Kontakte des Converters mit den Fingern, denn eine "Verschmutzung" kann Fehler während der Programmierung nach sich ziehen.
  • Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum-Pipette.
  • Die Abbildungen zeigen den Aufbau  und das Zusammenfügen der einzelnen Komponenten zu einem kompletten BGA-Converter.

    Geeignete Gehäuse

    BGA64
