Modul
Bedienungs-Anleitung
-
Schützen Sie die Pins des Adapters und des
ZIF-Sockels vor Verunreinigung. Berühren Sie die Kontakte
nicht mit bloßen Fingern. Schon kleinste
Teilchen von Schmutz und Fett können Fehler bei der
Programmierung hervorrufen.
-
Der Gebrauch einer
Vakuum Pipette
wird dringend empfohlen.
-
Gehen Sie sorgfältig vor! Falsches Einstecken
des Adapters in den ZIF-Sockel des Programmers oder
falsches Einlegen des ICs in den Adapter-Sockel
können das IC zerstören.
-

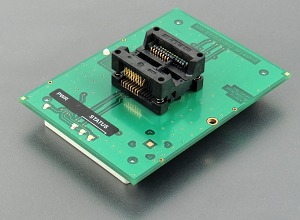

Stecken Sie bitte das Programmier-Modul in das
Programmier-Modul Interface des Programmers.
Fixieren Sie bitte das Modul mit der
geriffelten Daumen-Schraube.
-
Drücken Sie bitte das Oberteil des ZIF-Sockels ganz
nach unten, um die Kontakte zu öffnen und das IC
einlegen zu können. Die korrekte Position des
einzulegenden ICs wir durch eine kleine Abbildung
(meist links oben), verdeutlicht. Die Abbildung
zeigt die Referenzecke. (Ein Punkt, eine 1, oder
eine Kombination aus beiden).
-
Das Oberteil muss ganz nach unten gedrückt
werden, bevor das Bauteil eingelegt wird . Sollte
das IC in nur einen halb geöffneten Converter gelegt
werden, können nach dem Schließen die Kontakte
verbiegen.
-
Drücken Sie nicht auf das IC während es in
den Sockel eingesetzt wird.
-
Bevor Sie nun mit dem Programmieren beginnen,
überprüfen Sie bitte nochmals den korrekten Sitz des
IC. Wenn alles OK ist, kann die Programmierung
beginnen.
-
Um das Bauteil aus dem Sockel zu nehmen, drücken Sie bitte wieder
das Oberteil nach unten. Die Kontakte werden
freigegeben, und das Bauteil kann entnommen werden.
- Umwelt-Bedingungen: Betriebs-Temperatur 5°C ÷
40°C (41°F ÷ 104°F), Luftfeuchtigkeit 20%...80%,
keine Kondensierung.
- Für den Umgang mit dem Bauteil empfehlen wir eine
Vakuum Pipette.
Gehäuse - Form
| SOIC6 |
 |
|
|
 Back to top
Die Informationen in diesem Dokument können
ohne vorherige Ankündigung geändert werden.
|
