BeeProg2C auf BeeProg2 Upgrade-Kit



Kurze Beschreibung:

  • Das Upgrade-Kit BeeProg2C auf BeeProg2 stellt alle Eigenschaften des BeeProg2 bereit.
  • Das Upgrade-Kit ist für Anwender des BeeProg2C gedacht, die irgenwann feststellen, dass sie die erweiterten Funktionen des BeeProg2 benötigen.
  • Die Funktionen des Upgrade auf BeeProg2 werden durch das Einstecken eines Uprade-Pods in den dafür vorgesehenden Stecker erreicht. Siehe untenstehende Installations-Anweisung. Der Einbau kann vom Bediener des BeeProg2C vorgenommen werden.

Achtung:

  • Die Garantie des Programmer BeeProg2C wird durch den Einbau des Upgrade-Kit BeeProg2C auf BeeProg2 nicht berührt. Die Beschädigung des Programmers während des Modul-Einbaus ist selbstverständlich kein Garantiefall.  Back to top


    Spezifikation

    Einschränkungen

  • Das Upgrade-Kit BeeProg2C auf BeeProg2 ist nur für den BeeProg2C gedacht
  • BeeProg2C auf BeeProg2 Upgrade-Kit beinhaltet:

  • BeeProg2C auf BeeProg2 Upgrade Modul
  • Sticker "Upgraded to BeeProg2"
  • Installations Anleitungl (unten)
  • Installations Anleitung

  • Entfernen Sie Versorgungs- und USB Kabel vom Programmer.
  • Richten Sie den Programmer so auf einem Arbeitstisch aus, dass der Hebel des ZIF-Sockels zu Ihrem Körper zeigt.
  • Entfernen Sie die 2 Schrauben auf der Frontseite
  • Drehen Sie den Programmer so, dass die Stecker auf Ihren Körper zeigen.
  • Entfernen Sie die 2 Schrauben der Rückseite.
  • Drehen Sie den Programmer wieder so, dass der Hebel des ZIF-Sockels auf Ihren Körper zeigt.
  • Drehen Sie den Programmer wieder so, dass der Hebel des ZIF-Sockels auf Ihren Körper zeigt.
  • Entfernen Sie nun vorsichtig die obere Gehäuseabdeckung des Programmers.

    Empfohlene Prozedur: Drücken Sie den Daumen der rechten Hand gegen den ZIF Sockel und heben Sie den Deckel vorsichtig mit den Fingern an. Seien Sie vorsichtig, denn an dem Deckel sind Erdungskabel gesteckt!

  • Legen Sie den Deckel zur Seite.

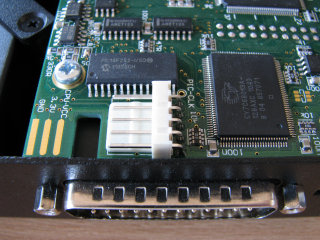

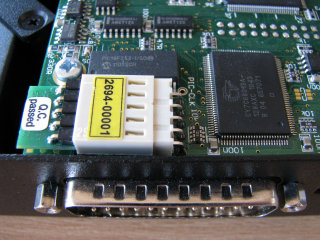

  • Stecken Sie das Upgrade Modul in den dafür vorgesehenden Stecker. Details zeigen die Bilder.
  • Befestigen Sie nun wieder den Gehäusedeckel. Achten Sie darauf, dass der Yes-Knopf und die LEDs richtig sitzen.
  • Schrauben Sie nun den Deckel mit den 4 Schrauben wieder fest.
  • Kleben Sie den Sticker "BeeProg2" über den Aufdruck "BeeProg2C".
  • Stecken Sie Versorgungs- und USB Kabel wieder an
  • Starten Sie die PG4UW Software und lassen Sie den BeeProg2 Programmer automatisch suchen. Ist er gefunden, ist das Upgrade erfolgreich beendet.
  • Warnung

  • Das Upgrade Kit BeeProg2C auf BeeProg2 kann nur für einen Programmer verwendet werden. Ist das Kit installiert, kann es nicht mehr für andere BeeProg2C eingesetzt werden!
  • Haben Sie Zweifel bei der Installation, fragen Sie uns oder ELNEC direkt

    Preise:   € 275,00 zzgl. MwSt.

    Die Informationen dieses Dokumentes können jederzeit ohne Vorankündigung geändert werden.
