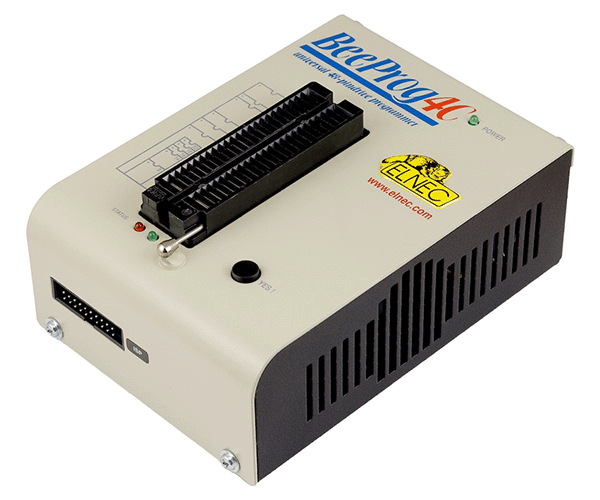

BeeProg4C

(Best.Nr.: 60-0065)

Extrem schneller 48-PIN Universal USB-Programmer.
Kostengünstige Variante des BeeProg4 Programmers (Unterschiede siehe unten). Wenn Sie einige der genannten Devices programmieren müssen, sehen Sie sich den BeeProg4 Programmer an.

Kurze Beschreibung:

• unterstützte Devices von Herstellern mit SW Version vom
• Programmiergeschwindigkeit von mehr als 6MB/s bei geeigneten Devices
• 48 Universal Pin-Treiber zur Programmierung alter, aktueller und zukünftiger Devices
• Anschluss für In-Circuit Programmierung (ISP)
• USB 2.0-Verbindung (high speed, full speed), USB 1.1 kompatibel
• Komfortables Steuerungs-Programm, arbeitet mit allen Versionen von MS Windows von Windows 10 bis Windows 11 (32-bit und 64-bit) und x86/x64 kompatiblem PC
• Multi-Programmierung durch mehrere BeeProg4C an einem PC
• Sehr schnelle Reaktion auf kundenspezifische Anforderungen - Software Updates innerhalb eines Tages möglich bei Anfragen als OnDemand software
• Made in Slovakia
• CE Konformität
• 3 Jahre Garantie

Zubehör:

• Adapter-Converter
• Kalibrierungs-Test-Adapter - ISP Diagnose POD - Zubehör

Features

GENERELL

Der BeeProg4C ein USB-kompatibler, auf MS Windows (von Windows 10 bis Windows 11, 32-Bit und 64-Bit) basierender Universal-Programmierer von Elnec und wurde entwickelt, um der starken Nachfrage der Kleinserien Fertigungs- und Entwicklergemeinde gerecht zu werden.

Der BeeProg4C ist hardwarekompatibel zum BeeProg4, und unterscheidet sich lediglich in der Software. Der BeeProg4C hat gegenüber dem BeeProg4 folgende Einschränkungen:

• keine Unterstützung veralteter bipolar Chips (PROMs und PLDs)
• keine Unterstützung veralteter EPROMs mit Programmier Spannungen von 21V und höher
• keine Unterstützung des 2708 EPROMs
• keine Unterstützung der Microcontroller MCS48 Serie
• keine Unterstützung der Microcontroller 8751/8752 mit Programmier Spannungen von 21V und höher
• keine Unterstützung für einige sehr veraltete Chips und spezielle Implementierungen

Der BeeProg4C ist ein 100% Ersatz des BeeProg2C, mit verbesserter Hardware, verbesserten PIN-Treibern für low-voltage Devices, höherer Programmiergeschwindigkeit und einen noch leistungsstärkeren Programmierkern (FPGA) im Inneren.

Unterstützt alle Arten und Typen von programmierbaren Devices, aktuelle und zukünftige. über die ISP-Schnittstelle (In-Circuit-Serial Programming) können darüber hinaus auch geeignete ISP-Devices programmiert werden.

Der BeeProg4C ist nicht nur ein universelles Programmier-Gerät, sondern auch ein IC-Tester für TTL/ CMOS Logik ICs und Speicher. Darüber hinaus ist auch die Definition eigener Test-Sequenzen möglich.

Die extrem schnelle Programmier-Geschwindigkeit ist das Resultat einer auf FPGA basierenden Hardware. Daraus resultiert, dass in der Programmier-Produktion der BeeProg4C auf den Bediener wartet und nicht umgekehrt.

Der BeeProg4C arbeitet mit IBM kompatiblen PCs zusammen, Laptop oder Desktop und wird über den USB-Port (2.0 HighSpeed) verbunden.

HARDWARE

Die FPGA basierten, vollständig rekonfigurierbare 48 leistungsstarken TTL-Pin-Treiber bieten für jeden Pin des Sockels die Funktionen H/L/Pull-up/Pull-down sowie Lesefunktion. Die fortschrittlichen Pin-Treiber verfügen über hochwertige Hochgeschwindigkeitsschaltungen, um Signale ohne Überschwingen oder Ground-Bounce zu liefern. Die verbesserten Pin-Treiber arbeiten bereits ab 1,8 V und ermöglichen die unabhängige Messung analoger Spannungen an jedem einzelnen Pin.

Das Programmiergerät führt vor der Programmierung jedes Devices einen Einstecktest durch, bei dem die korrekte Signalverbindung zwischen dem Programmiergerät und dem zu programmierenden Device überprüft wird. Je nach Programmierkonfiguration werden fehlender oder schlechter Kontakt zwischen dem Device und dem ZIF-Sockel des Programmieradapters (oder direkt des Programmiergeräts) erkannt, oder eine falsche Position des Devices im ZIF-Sockel (verschoben, gedreht, verkehrt herum) angezeigt. Diese Funktionen, unterstützt durch Überstromschutz und Signatur-Byte-Prüfung, tragen dazu bei, Chipschäden aufgrund von Bedienungsfehlern zu verhindern.

Ein eingebauter Selbsttest ermöglicht Hardware-Diagnose (Pin Treiber, Logik Pegel, ...) sowie den Schnittstellentest des Gerätes zu jeder Zeit.

Optimal gestaltete, gedruckte Schaltungen unterdrücken zuverlässig Vcc-Schwankungen und Masse-Probleme. Alle Programmer-Eingänge sowie der Sockel sind ESD-geschützt, bis zu 15kV.

Falls die Programmierspezifikationen dies erfordern, führt der BeeProg4C eine Programmierprüfung am unteren Grenzwert der Versorgungsspannung durch, wodurch die Programmierausbeute verbessert und eine lange Datenspeicherdauer gewährleistet wird.

Um andere Gehäuseformen wie PLCC, JLCC, SOIC, SDIP, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA, LAP, CSP, SCSP, LQFP, MQFP, HVQFN, QLP, QIP und andere mit dem BeeProg4C zu programmieren gibt es Adapter-Converter

SOFTWARE

Der Programmer wird über Software mit benutzerfreundliche Bedienoberfläche mit Dropdown-Menü, Tastenkombinationen und Online-Hilfe gesteuert. Die Device-Auswahl erfolgt über Hersteller und/oder Typ, bzw. durch Eingabe eines Teils des Herstellernamens und/oder der Artikelnummer.

Die Standard Device Funktionen ("read", "blank check", "program", "verify, erase") sind um Testfunktionen wie "insertion test", "signature-byte check" sowie Sonderfunktionen wie "autoincrement" und "Produktions-Mode" (automatischer Start nach dem Einsetzen eines Devices) erweitert worden.

Alle gängigen Datei-Formate werden unterstützt, inkl. automatischer Format-Erkennung und Konvertierung.

Mit der Autoinkrement Funktion des BeeProg4C kann jedem zu programmierenden Device eine individuelle Seriennummer zugewiesen werden. Diese Funktion erhöht jedes Mal eine Seriennummer im Speicher, wenn ein neues Device eingesetzt wird. Darüber hinaus ermöglicht diese Funktion dem Anwender durch Lesen oder Schreiben einer Seriennummer eine eindeutige Identifizierung von Devices und Dateien.

Die Software liefert zudem zahlreiche Informationen über das zu programmierende Device wie z.B. eine bemaßte Zeichnung der Gehäuseform oder eine exakte Aufschlüsselung des Typen-Aufdrucks auf dem Gehäuse. Weiterhin findet man Informationen zum ISP-Anschluss wie Steckerbelegung und Schaltbild.

Die Remote-Control Fähigkeit der PG4UW Software erlaubt die Einbindung ein eigene Anwendungen unter Verwendung von .BAT und .DLL Dateien. DLL Dateien, Beispiele (C/PAS/VBASIC/.NET) und eine Dokumentation gehören zum Lieferumfang.

JAM Files vom JEDEC Standard JESD-71 werden vom JAM Player interpretiert. Jam Files werden mit der Design-Software generiert, welche die Hersteller der entsprechenden Chips zur Verfügung stellen. Die Programmierung wird entweder über den ZIF-Sockel oder die ISP-Schnittstelle (IEEE 1149.1 Joint Test Action Group (JTAG) Interface) durchgeführt.

VME Dateien werden vom VME Player interpretiert. VME Dateien sind eine komprimierte binäre Variante von SVF Dateien und beinhalten eine "High-Level" IEEE1149.1 BUS Operation. SVF Dateien werden vom SVF Player interpretiert. VME Dateien werden mit der Design-Software generiert, welche die Hersteller der entsprechenden Chips zur Verfügung stellen. Die Programmierung wird entweder über den ZIF-Sockel oder die ISP-Schnittstelle (IEEE 1149.1 Joint Test Action Group (JTAG) Interface) durchgeführt.

Es ist möglich, mehrere Devices über JTAG Chain programmieren und zu testen. JTAG chain (ISP-Jam), JTAG chain (ISP-VME), JTAG chain (ISP-SVF) oder JTAG chain (ISP-STP).

Durch den Anschluss mehrerer BeeProg4C-Programmiergeräte an denselben PC entsteht ein leistungsstarkes Multiprogrammiersystem, das so viele Chips unterstützt, wie vom BeeProg4C-Programmiergerät unterstützt werden, und zwar ohne nennenswerte Reduzierung der Programmiergeschwindigkeit. Da alle Programmer unabhängig arbeiten, wird ein hoher Durchsatz erreicht. Die Möglichkeit, verschiedene Chips gleichzeitig zu bearbeiten, besteht ebenfalls.

Zusätzlicher Service

• Keep Current - Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
• AlgOR - (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.
• Kostenlose Software Updates als Download.

Der BeeProg4C hat eine 3 Jahre Garantie, bei maximal 25.000 Betätigungen des ZIF-Sockels.

Spezifikation

HARDWARE

Basiseinheit, DACs

• USB 2.0 High-Speed Port, bis zu 480 Mbit/s
• FPGA basierender IEEE1284 Printer Port bis zu 1MB/s
• Drei D/A-Wandler für VCCP, VPP1, und VPP2, mit einstellbarer Anstiegs- und Abfallzeit sowie Strombegrenzung
• VCCP Bereich: 0...7V/1A
• VPP1, VPP2 Bereich: 0...26V/1A
• Selbsttest Möglichkeiten
• Umfangreicher ESD Schutz, Bananenbuchsen für Erde und Antistatik-Armband

ZIF-Sockel, Pin-Treiber

• 48-Pin DIL ZIF (Zero Insertion Force) Sockel für 300/600 mil für Devices bis zu 48 Pin
• Pin Treiber: 48 Stück universal
• 1x VCCP, 2x VPPP können an jeden Pin geschaltet werden
• Perfekte Masse für jeden Pin
• Jeder Pin unterstützt eine unabhängige analoge Spannungsmessung
• FPGA basierende TTL-Treiber für H, L, CLK, pull-up, pull-down für alle Pin-Treiber Pins
• Analoge Pin-Treiber Output Level von 1,2...26V
• Strom Begrenzung, Abschalten bei Überstrom, Abschalten bei Fehlern der Versorgung
• ESD Schutz für jeden Pin des Sockels (IEC1000-4-2: 15kV Luft, 8kV Kontakt)
• Kontinuierlicher Test: Jeder Pin wird vor jeglicher Operation getestet

ISP Stecker

• 20 Pin Stecker (M) mit Verpolungs-Schutz
• 6 TTL Pintreiber für H, L, CLK, pull-up, pull-down, Level H: einstellbar von 1,8...5V. Damit können alle Chips programmiert werden. (Low Voltage Chips eingeschlossen)
• 1x VCCP: 2...7V/100mA, für 2 Pins
• Chip Programmier-Spannung (VCCP) für Source und Sink mit Spannungs-Sensierung
• 1x VPP: 2...25V/50mA, für 6 Pins
• Zielsystemversorgung 2...6V/250mA
• ESD Schutz für jeden Pin des ISP-Stecker (IEC1000-4-2: 15kV Luft, 8kV Kontakt)
• 2x Ausgangssignale zur Status-Anzeige, LED OK und LED Error, (aktive Pegel: min 1,8V)
• Eingangssignal für "YES" (aktiver Pegel: max 0,8V)

DEVICE Unterstützung

Programmierung über ZIF-Sockel

• Parallel NAND Flash: 3D Plus 3DFNxxx, All-Flash AFAxxx, Alliance Memory AS9Fxxx, AMD AM30LVxxx, ATO Solution AFNDxxx, MST5xxx, Axia Memory Tech. AX20xxx, Chipsip CT49xxx, Deutron Electr. ASUxxx, Dosilicon FMNxxx, DSNDxxx, Eon Silicon Sol. EN27xxx, ESIGMA ES27xxx, ES71xxx, ESMT F59xxx, FM6xxx, Flexxon FHNDxxx, Fidelix FMNxxx, FORESEE FS33xxx, FSNxxx, Fudan Microelect. FM29xxx, GigaDevice GD9xxx, MD5Nxxx, GSTO GSSxxx, Hana Micron HM34xxx, HeYangTek HYNxxx, ICMAX IMSxxx, ISSI IS34xxx, IS35xxx, Intel JS29Fxxx, Jeju Semicoductor JS27xxx, JSFxxx, Kingston Techn. KSLxxx, KIOXIA (ex Toshiba) TC58xxx, TH58xxx, TY8xxx, TY9xxx, Macronix MX30xxx, MX60xxx, MX63xxx, Micron MT29Axxx, MT29Cxxx, MT29Fxxx, MT29Gxxx, MT29Rxxx, Micron (ex Numonyx ex STMicroelectronics) NANDxxx, MIRA P1Uxxx, PSUxxx, NANYA NM1xxx, NeuMem NM9Fxxx, Paragon PN61xxx, PowerFlash A1Uxxx, ASUxxx, FSUxxx, Samsung K5xxx, K9xxx, KM29Nxxx, KFGxxx, KFMxxx, SK Hynix H27xxx, HY27xxx, H8xxx, H9xxx, HYCxxx, HYDxxx, HYGxxx, SkyHigh (ex Cypress ex Spansion) S34Mxxx, Spansion S19MNxxx, S30Mxxx, S76xxx, Spectek FxxL41Axx, FxxL41Bxx, FxxL51Axxx, FxxL52Axxx, FxxM29Bxxx, FxxM40Axxx, FxxM49Axxx, UnilC SCNxxx, VDATA VDxxx, WeForce CT49xxx, Winbond W29Nxxx, W71xxx, XTX PN61xxx, XT27xxx, XT61xxx, YuXin Semicond. YX21xxx, Zentel A5Uxxx, Zetta ZDNDxxx, LBA-NAND Toshiba THGVNxxx
• Serial NAND flash: All-Flash AFAxxx, Alliance Memory AS5Fxxx, ATO Solution ATOxxx, Auton Technology 830Axxx, BIWIN BWxxx, Dosilicon DS35xxx, Etron Technology EM73xxx, EM78xxx, ESMT F50xxx, Fidelix FM35xxx, FORESEE FS35xxx, Fudan Microelect. FM25xxx, GigaDevice GD5Fxxx, GSTO GSSxxx, GTSxxx, Fudan Microelect. FM25xxx, HeYangTek HY25xxx, HYFxxx, HYLxxx, HUYANG 5Fxxx, ISSI IS37xxx, Jeju Semicoductor JS28xxx, Macronix MX31xxx, MX35xxx, MEMORITEK MK60xxx, Micron MT29Fxxx, MK Founder MKSxxx, Paragon PN26xxx, SiliconGo SGMxxx, SkyHigh S35xxx, SS SS25xxx, UnilC SCNxxx, UNIM UM19xxx, TX25xxx, Winbond W25Nxxx, XINCUN XCSPxxx, XTX PN26xxx, XT26xxx, YuXin Semicond. YX25xxx, Zentel ANVxxx, Zetta ZD35xxx, ZTE ZX29xxx
• HyperFlash: Cypress/Spansion/ISSI S26KL, S26KS series, Cypress/Spansion S26HL, S26HS series
• eMMC: Flexxon FEMCxxxxxx, Greenliant GLS85VMxxxxx, ISSI IS22xxxx, Kingston EMMCxxx, KIOXIA (ex Toshiba) THGBMxxxxxxxxxx, Micron MTFCxxxxxx, Phison PTExxxxx, Samsung KLMxxxxxxx, SanDisk SDINxxxx, SK Hynix (ex Hynix) H26Mxxxxxxxx, Swissbit SFEMxxxxxxxxxxxxxxxxx series
• eMCP: Micron MT29xZZZxxxxxxxx
• eSD: XTX Technology XTSDxxGLGxxx, All-Flash SDVxxxMxxxxx series
• Memory Cards: MMC, SD, SDHC, SDXC series
• Multi-chip devices: NAND+RAM, NOR+RAM, NOR+NOR+RAM, NAND+NOR+RAM
• Serial NOR Flash: standard SPI, Multi I/O - Dual I/O, Quad I/O, Dual-Quad I/O, Octa I/O (25Bxxx, 25Dxxx, 25Exxx, 25Fxxx, 25Hxxx, 25Lxxx, 25Mxxx, 25Pxxx, 25Qxxx, 25Rxxx, 25Sxxx, 25Txxx, 25Uxxx, 25Vxxx, 25Wxxx, 25Xxxx, 25LW/UW/LM/UMxxx, XPxxx, 26Vxxx, 28HS/HLxxx, 35Xxxx, 45PExx, 55LX/Xxxx, 65U/Lxxx, 66L/LM/UM/UWxxx, 70FL/FSxxx, 74xxx, 77xxx, 78xxx, 79FLxxx, 98FLxxx series), DataFlash (AT45Dxxx, AT26Dxxx series)
• Parallel NOR Flash: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29ALxxx, 29GLxxx, 29JLxxx, 29PLxxx, 29Wxxx, 49Fxxx series, Samsung K8Fxxxx, K8Cxxxx, K8Sxxxx, K8Pxxxx series, ...
• EPROM: NMOS/CMOS, 27xxx and 27Cxxx series
• EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx series, 3D Plus 3DEExxxxxxxx
• mDOC H3: SanDisk (ex M-Systems) SDED5xxx, SDED7xxx, MD2533xxx, MD2534xxx, Hynix HY23xxx
• FRAM: Ramtron
• MRAM: Everspin MRxxxxx8x, 3D Plus 3DMRxxxxxxxx
• NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x series
• Serial EEPROM: 11LCxxx, 24Cxxx, 24Fxxx, 25Cxxx, 30TSExxx, 34Cxxx, 34TSxx, 59Cxxx, 85xxx, 93Cxxx, NVM3060, MDAxxx series, SPD5118, full support for LV series, AT88SCxxx
• Serial FRAM: Infineon(Cypress, Ramtron): FM25xxxxxx, RAMXEED(Fujitsu): MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx, Smart Memories: SF24Cxxx, SF25Cxxx
• Serial MRAM: Everspin: MH20xxx, MH25xxx , Avalanche Tech.: AS100xxxxx, AS100xxxxx, Renesas(IDT): M30xx204xxxx
• Serial NV RAM: Infineon(Cypress): CY14Mxxxx, Anvo-Systems ANV32xxxx
• Serial ReRAM: RAMXEED(Fujitsu): MB85ASxxx
• Configuration (EE)PROM: XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, EPCSxxx, EPCQxxx, AT17xxx, AT18Fxxx, 37LVxx
• 1-Wire E(E)PROM: DS1xxx, DS2xxx
• Optical Transceivers: SFP, SFP+, QSFP+, XFP
• PLD Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE, MAX II/G/Z, MAX V, MAX 10
• PLD Intel: MAX II/G/Z, MAX V, MAX 10
• PLD Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC/ZE, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx, M4LV-xx/xx, ispCLOCK, Power Manager/II, ProcessorPM, iCE40 UltraPlus, iCE40 Ultra/UltraLite, iCE40 LP/HX, CrossLink, CrossLinkPlus, Platform Manager/2, L-ASC10
• PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
• SPLD/CPLD series: AMD, AMI, Atmel, Cypress, Gould, ICT, Lattice, National Semicond., Philips, STMicroelectronics, TI (TMS), Vantis, VLSI
• FPGA: Anlogic SALELF2, SALELF3
• FPGA: Intel/Altera, non-volatile key: Cyclone V, Arria 10
• FPGA: Gowin LittleBee, Arora
• FPGA: JingZhong Wily
• FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA, MachXO3, MachXO3D, MachXO5-NX
• FPGA: Lattice, non-volatile key: ECP2 S-Series
• FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
• FPGA: Pango Compa
• FPGA: Xilinx: Spartan-3AN
• Clocks: Cypress, Renesas (IDT), Silicon Laboratories, Skyworks Solutions, TI(TMS)
• Special chips:
• Tire Pressure Monitoring: Atmel: ATA6285N, ATA6286N, Infineon: SP3x
• Digital Multiphase/Power controllers/Power modules: Infineon(IR, CHiL Semiconductor): XDPE1xxxxx, TDA38xxx, IR3xxxx, CHL8xxxx, MPS: MP2xxxx, MPM54xxx, Analog Devices (Linear Technology, Maxim): ADM1xxx, ADP10xx, LTC2xxx, LTC3xxx, LTC7xxx, LTM4xxx, MAX20xxx, MAX34xxx, TI (TMS) TPS5xxxx, TPS6xxxx, UCD3xxxxx, UCD9xxxxx, Renesas(Intersil): RAA228xxx, RAA229xxx, ISL68xxx, ISL69xxx, Maxlinear(Exar): XR771xx, XRP77xx, PWM controllers: Zilker Labs ...
• Capacitive Sensors: Azoteq IQSxxxx
• Gama buffers: AUO, Maxim, TI, ...
• SoC and modules Espressif: ESP32, ESP32-C2, ESP32-C3, ESP32-C6, ESP32-S2, ESP32-S3, ESP32-H2 series
• Microcontrollers MCS51 series: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89Fxxx, 89LVxxx, 89LSxxx, 89LPxxx, 89Exxx, 89Lxxx, all manufacturers, Philips LPC series
• Microcontrollers Intel 196 series: 87C196 KB/KC/KD/KT/KR/...
• Microcontrollers Artery: AT32F403xxx, AT32F421xxx
• Microcontrollers Atmel ARM. AT91SAM7Sxx, AT91SAM7Lxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
• Microcontrollers Atmel ARM9: AT91SAM9xxx series;
• Microcontrollers Atmel ARM Cortex-M3: ATSAM3Axxx, ATSAM3Uxxx, ATSAM3Nxxx, ATSAM3Sxxx, ATSAMD20, ATSAM3Xxxx series
• Microcontrollers Atmel ARM Cortex-M4: ATSAM4Sxxx series
• Microcontrollers Atmel/Microchip AVR 8bit/16bit: AT90Sxxxx, AT90pwm, AT90can, AT90usb, ATtiny, ATmega, ATxmega series
• Microcontrollers Atmel/Microchip AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
• Microcontrollers Atmel/Microchip ARM Cortex-M0+: ATSAMD2x, ATSAMDA1, ATSAMC2x, ATSAMD09x, ATSAMD10x, ALSAML2x, ATSAMHAx, ATSAMR2x, ATSAMR3x series
• Microcontrollers Atmel/Microchip ARM Cortex-M4: ATSAM4Sxxx, ATSAM4Ex, ATSAM4Cx, ATSAMG5x, ATSAM4LCx, ATSAM4LSx series
• Microcontrollers Coreriver (Gencore): Atom 1.0, MiDAS 1.0, 1.1, 2.0, 2.1, 2.2, 3.0 series
• Microcontrollers Cypress: CY7Cxxxxx, CY8Cxxxxx
• Microcontrollers ELAN: EM78Pxxx
• Microcontrollers EPSON: S1C17 series
• Microcontrollers Explore Microelectronic: EPF01x, EPF02x series
• Microcontrollers Geehy: APM32A0xx, APM32A1xx, APM32A4xx, APM32E0xx, APM32E1xx, APM32F00x, APM32F0xx, APM32F1xx, APM32F4xx
• Microcontrollers Generalplus: GPM8Fxxx series
• Microcontrollers GigaDevice: GD32A1xx, GD32A5xx, GD32C1xx, GD32E1xx, GD32E2xx, GD32E5xx, GD32F1xx, GD32F2xx, GD32F3xx, GD32F4xx
• Microcontrollers GreenPeak: GPxxx series
• Microcontrollers Infineon(Siemens): XC800, C500, XC166, C166, XC2000, XE164, TC2xx, TC3xx, TC17xx series
• Microcontrollers ITE Tech. Inc.: IT5xxx, IT6xxx, IT8xxxx
• Microcontrollers MDT 1xxx and 2xxx series
• Microcontrollers Megawin: MG87xxx, MPC82xxx series
• Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
• Microcontrollers Microchip AVR 8bit: AVR DA, DB, DD, DU, EA, EB, SD series
• Microcontrollers Microchip ARM Cortex-M0: PIC32CM-MC, PIC32CM-JH, PIC32CM-GV series
• Microcontrollers Microchip ARM Cortex-M23: PIC32CM-LE series
• Microcontrollers Microchip ARM Cortex-M4: PIC32CX series
• Microcontrollers MindMotion MM32F0020xxx, MM32F031xxx
• Microcontrollers Motorola/Freescale/NXP: HC05, HC08, HC11, HC12, HCS08, RS08, S12, S12X, MC56F, MCF51, MCF52 series, Kinetis (K, KL, KE, KV, KM, KEA), Qorivva/Power Architecture xPC5xxx, S32K, MWCTxxxx
• Microcontrollers Myson Technology (Myson Century): MTV2xx, 3xx, 4xx, 5xx, CS89xx series
• Microcontrollers National: COP8xxx series
• Microcontrollers NEC: uPD70Fxxx, uPD78Fxxx series
• Microcontrollers Novatek: NT68xxx series
• Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx, nRF51xxx, nRF52xxx, nRF54xxx, nRF91xxx Flash and OTP series
• Microcontrollers Nuvoton ARM Cortex-Mx: NUC1xx, NUC2xx, M0A2xxx, M03x, M05x, M25x, M26x, M45x, M48x, Mini51, NM1xxx, NANO1xx, NUC029xxx, NDA1xx, N5xx, NPCXxxx series
• Microcontrollers Nuvoton (Winbond): MS51xxx, ML51xxx, N76xxx, N78xxx, N79xxx, W77xxx, W78xxx, W79xxx, W83xxx series
• Microcontrollers Nuvoton: KM101, KM103, MN1M7 series
• Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11xxLV, LPC11Axx, LPC11Cxx, LPC11Dxx, LPC11Exx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC15xx, LPC17xx, LPC18xx, LPC40xx, LPC43xx, LPC8xx, EM7xx, LPC51xx, LPC54xxx, LPC55xx, MCXAxxx series
• Microcontrollers NXP (Philips) UOC series: UOCIII, UOC-TOP, UOC-Fighter (TDA1xxxx), PCF79xxx series
• Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx, PCD807xx, SAF7780xxx series
• Microcontrollers NXP (Philips) ARM9: LPC31xx series
• Microcontrollers Panasonic: MN101, MN103, MN1M7 series
• Microcontrollers Pasat: TinyModule DIL40, DIL50 series
• Microcontrollers Puya PY32F0xx, PY32F4xx
• Microcontrollers Realtek: RTL875x, RTL876x, RTL872x, RTS54xx
• Microcontrollers Scenix (Ubicom): SXxxx series
• Microcontrollers Syntek: STK6xxx series
• Microcontrollers Renesas: Microcontrollers Renesas: R8C/Tiny series, RX series, uPD70Fxxx, uPD78Fxxx series, RL78 series, R32C series, H8 series, H8S series, H8 Tiny series, SH series, M16C series, Synergy series, RA series
• Microcontrollers SyncMOS: SM39xxx, SM59xxx, SM73xxx, SM79xxx, SM89xxx series
• Microcontrollers & Programmable System Memory STMicroelectronics: uPSD, PSD series
• Microcontrollers STM: STM32 SFI (secure firmware install): STM32L562RET [LQFP64](SFI), STM32U575OIYxQ [WLCSP90](SFI)
• Microcontrollers STM (ex SGS-Thomson): BlueNRG, ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32C/F/G/H/L/U/W, STM8A/S/L series, SPC5 (Power Architecture), STM32F0xx, STM32F1xx, STM32F2xx, STM32F3xx, STM32F4xx, STM32F7xx, STM32L0xx, STM32L1xx, STM32L4xx, STM32W108
• Microcontrollers Silicon Laboratories(Cygnal): C8051 series
• Microcontrollers Silicon Laboratories(Energy Micro): EFM32PGxx, EFM32ZGxx, EFR32BGxx, EFR32FGxx, EFR32MGxx, EFR32ZGxx, EFM8xx, EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
• Microcontrollers Silicon Laboratories: SiM3Cxxx, SiM3Lxxx, SiM3Uxxx series
• Microcontrollers Telink Semicond.: TLSR82xxx, TLSR83xxx, TLSR92xxx
• Microcontrollers TI (Chipcon): CC11xx, CC13xx, CC24xx, CC25xx, CC26xx, CC85xx series
• Microcontrollers Texas Instruments: MSP430, MSC12xx, MSPM0Cxxxx, MSPM0Gxxxx, MSPM0Lxxxx, RM4xLxxx, TMS320F, TMS570LSxxxx, CC430 series.
• Microcontrollers Texas Instruments (ex Luminary Micro): LM3Sxxx, LM3Sxxxx series, LM4Fxxxx series, TM4C series
• Microcontrollers Toshiba: TX00, TX03, TX04, TXZ3, TXZ3+, TXZ4 series
• Microcontrollers ZILOG: Z86/Z89xxx and Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx, Z16FMCxx, ZGP323xxxxxx, ZLF645xxxxxxx, ZLP12840xxxxx, ZLP323xxxxxxx series
• Microcontrollers other: EM Microelectronic, Spansion(Fujitsu), Goal Semiconductor, Hitachi, Holtek, Novatek, Macronix, Princeton, Winbond, Samsung, Toshiba, Mitsubishi, Realtek, M-Square, ASP, Coreriver, Gencore, EXODUS Microelectronic, Topro, TinyARM, VersaChips, SunplusIT, M-Square, NSING (Nations Technologies), QIXIN, Signetic, Tekmos, Weltrend, Amic, Cyrod Technologies, Ember, Ramtron, Nordic Semiconductor, Samsung, ABOV Semiconductor, Iflytek, Telink Semiconductor, Lapis, Qorvo, Luminary Micro, Energic Technology, Trident Microsystem, Fresco Logic, Parade, Ene Technology Inc, HangZhou Nano IC, ETA CHIPS, Melexis, Yuntu ...

Programmierung über ISP

• Serial EEPROM: IIC series, MW series, SPI series, KEELOQ series, PLD configuration memories, UN I/O series
• 1-Wire EEPROM: DS1xxx, DS2xxx
• Serial NOR Flash: standard SPI (25xxx), DataFlash (AT45Dxxx, AT26Dxxx)
• Configuration (EE)PROM: AT17xxx, AT18Fxxx, EPCxxx, EPCSxxx, EPCQxxx, XCFxxx, XC18Vxxx
• Serial FRAM: Cypress(Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx
• Microcontrollers Atmel/Microchip: AT89Cxxx, AT89Sxxx, AT89LSxxx, AT89LPxxx, AT90pwm, AT90can, AT90usb, AT90Sxxxx, ATtiny, ATmega, ATxmega series
• Microcontrollers Atmel/Microchip AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
• Microcontrollers Atmel ARM7: AT91SAM7Sxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
• Microcontrollers Cypress: CY8C2xxxx
• Microcontrollers Elan: EM78Pxxx, EM6xxx series
• Microcontrollers EM Microelectronic: 4 and 8 bit series
• Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
• Microcontrollers Mitsubishi: M16C
• Microcontrollers Motorola/Freescale: HC08 (both 5-wire, All-wire), HC11, HC12, HCS08, S12, S12X, MC56F, MCF52, Kinetis K series
• Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx, nRF5xxxx Flash and OTP series
• Microcontrollers Nuvoton ARM Cortex-Mx: NUC1xx, NUC2xx, M0A2xxx, M03x, M05x, M25x, M26x, M45x, M48x, Mini51, NM1xxx, NANO1xx, NDA1xx series
• Microcontrollers Nuvoton (Winbond): MS51xxx, ML51xxx series
• Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx series
• Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11xxLV, LPC11Axx, LPC11Cxx, LPC11Dxx, LPC11Exx, LPC11xxLV, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC18xx, LPC40xx, LPC43xx, EM7xx, LPC8xx series
• Microcontrollers NEC: uPD7xxx series
• Microcontrollers Philips (NXP): LPCxx series, 89xxx series
• Microcontrollers Renesas: R8C/Tiny series, uPD7xxx series, RL78 series, RH850 series
• Microcontrollers Realtek, M-Square
• Microcontrollers Samsung: ICPZBSxxx series
• Microcontrollers Scenix (Ubicom): SXxxx series
• Microcontrollers Silicon Laboratories(Energy Micro): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
• Microcontrollers Silicon Laboratories: EFM32PGxx, EFM32ZGxx, EFR32BGxx, EFR32FGxx, EFR32MGxx, EFR32ZGxx, EFM8xx, SiM3Cxxx, SiM3Lxxx, SiM3Uxxx series
• Microcontrollers STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L series, SPC5 (Power Architecture)
• Microcontrollers Silicon Laboratories(Cygnal): C8051 series
• Microcontrollers & Programmable System Memory STMicroelectronics: uPSD, PSD series
• Microcontrollers TI (Chipcon): CC11xx, CC13xx, CC24xx, CC25xx, CC26xx, CC85xx series
• Microcontrollers TI: MSP430 series (both JTAG and BSL), MSC12xxx series, CC430 series, LM4F series, TM4C series, MSPM0Cxxxx, MSPM0Gxxxx, MSPM0Lxxxx series
• Microcontrollers ZILOG: Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx series, ZLF645x0xx
• Microcontrollers other: Realtek, M-Square, Luminary Micro, Qorvo
• Various PLD (also by Jam/VME/SVF/STAPL/... Player/JTAG support):
• Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II/G/Z, MAX V
• Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
• PLD Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC/ZE, ispCLOCK, Power Manager/II, ProcessorPM
• FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
• FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA

Hinweis:* - veraltete Devices, programmierbar über zusätzliche Module

Aktuelle Device-Liste

Identifikation der Hersteller über Logos

I.C. Tester

• TTL Type: 54,74 S/LS/ALS/H/HC/HCT Serien
• CMOS Type: 4000, 4500 Serien
• Static RAM: 6116 .. 624000
• Anwender definierbarer "Prüfmuster-Generator"

Gehäuse-Unterstützung

• Gehäuse Unterstützung für DIP, SDIP, PLCC, JLCC, SOIC, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA, LAP, CSP, SCSP, LQFP, MQFP, HVQFN, QLP, QIP und andere
• Unterstützt alle Devices im DIL-Gehäuse über den eingebauten 48-pin Sockel
• Unterstützt Devices im Nicht DIP-Gehäuse mit einem Adapter-Converter - sofern dies auf dem BeeProg4C-Programmiergerät technisch möglich ist. Das bedeutet: Sollte die Zuverlässigkeit bei Verwendung eines universellen Adapters nicht gegeben sein, wird ein spezieller Adapter benötigt.

BeeProg4C Programmier-Geschwindigkeit

GENERELL

PC System-Anforderungen

• Common, software related requirements
• USB Port, 2.0 kompatibel

Allgemein

• Externes Netzteil: Betriebsspannung 110-240V AC, Weitbereich 90-264V AC Max., 47-63 Hz, Ausgangsspannung: 15V DC
• Betriebsspannung 15-20V DC, max. 1.6A
• Leistungsaufnahme: max. 24W aktiv, etwa 3W Stromspar-Mode
• Abmessungen: 146x100x64mm (LxBxH)
• Gewicht: 0,6kg
• Betriebstemperatur: 5° - 40°C
• Feuchtigkeit: 20%...80%, keine Kondensierung

Lieferumfang

• BeeProg4C Programmer
• externes Netzteil
• Netzkabel
• USB-Verbindungskabel
• ISP-Kabel
• Diagnose POD für Selbsttest des Programmers
• Diagnose POD für Selbsttest vom ISP-Anschluss
• Staubschutz für ZIF-Sockel
• Kurzanleitung
• Kalibrierungstest Report
• Transport Karton

Zusätzlicher Service

• AlgOR - (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.

Preise:  BeeProg4C  € 899,00  zzgl. MwSt.

Der Preis beinhaltet:

• Technische Unterstützung (Web-Formular/e-mail basiert)
• Kostenloses Software-Update über Internet

Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden.
