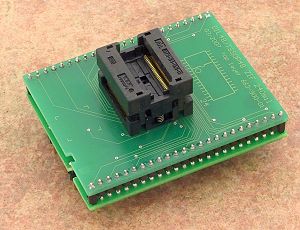

DIL48/TSSOP48 ZIF 240mil
Best. Nr.: 70-0663

Universal Converter, geeignet für Devices im TSSOP, bis zu 48 Pins (240mil), Gehäuse.
Lebensdauer (mechanisch) des ZIF Sockels - 10.000 Zyklen.

Best. Nr.: 70-0663
Sockel ZIF TSSOP48, Typ oben offen
Fuß 2 Reihen, 2x24 Pins, 0.6x0.6mm,  Reihen Abstand 600mil
Ordnung Universal
Unterordnung DIL/(T)SSOP

Best. Nr.: 70-0663
Preis:        € 280,00 zzgl. MwSt.

Converter Bedienungs-Anleitung

  • Den Converter in den ZIF-Sockel des Programmers, gemäß der aufgedruckten Abbildung neben dem Sockel einsetzen. Im Zweifel gilt folgende Regel: Der Text, der auf der oberen Platine des Converters steht, muss in die gleiche Richtung des Textes, der auf dem Programmer aufgedruckt ist, zeigen.
  • Kontrollieren Sie anschließend nochmals den korrekten Sitz des Devices im Sockel. Die Programmierung kann nun beginnen.
  • Bei ICs mit weniger Pins sind diese rechts bündig einzulegen, Die Komtakte links bleiben dabei frei.
  • Drücken Sie das Oberteil nach unten, um den ZIF Sockel zu öffnen. Legen Sie den Chip so ein, dass die Kontakte des Chips auf den Kontakten des Sockel zu liegen kommen. Die richtige Position des zu programmierenden Chips ist auf der Platine des Sockels aufgedruckt.
  • Gehen Sie sehr sorgfältig vor, denn ein unkorrektes Einsetzen des Converters in den Programmer-Sockel sowie das unkorrekte Einlegen des Bauteils können den Programmer und den Converter beschädigen.
  • Um das Bauteil aus dem Sockel zu nehmen, drücken Sie bitte wieder das Oberteil nach unten. Die Kontakte werden freigegeben, und das Bauteil kann entnommen werden.
  • Wenn Sie die Arbeit mit dem Converter beendet haben, entfernen Sie diesen bitte aus dem ZIF-Sockel des Programmers.
  • Berühren Sie bitte nie direkt die Kontakte des Converters mit den Fingern, denn eine "Verschmutzung" kann Fehler während der Programmierung nach sich ziehen.
  • Umwelt-Bedingungen: Betriebs-Temperatur 5°C - 40°C (41°F- 104°F), Luftfeuchtigkeit 20%...80%, keine Kondensierung.
  • Sollte das Programmier-Resultat nicht 100% sein, wenn der Converter zum Einsatz kommt, schließen Sie bitte einen Multilayer-Kondensator 22nF-100nF (EIA X7R oder Z5U Spezifikation) zwischen VCC und GND an. Am besten in den ZIF Sockel des Programmers klemmen.
  • Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum Pipette.

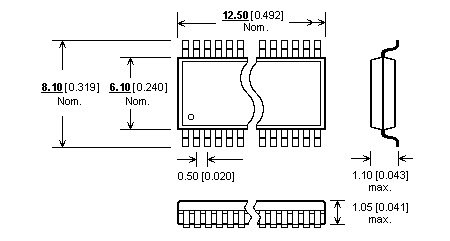

Gehäuse - Form

TSSOP48
