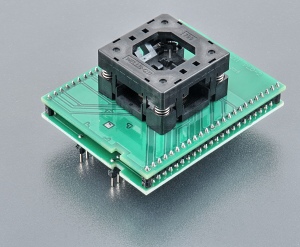

DIL48/QFN32 ZIF PLD-2
Best. Nr.: 70-3437

Spezial Adapter geeignet für Lattice Power Manager II Devices ispPAC-POWR607 im QFN32/QFNS32 Gehäuse.
Lebensdauer (mechanisch) des ZIF Sockels - 10.000 Zyklen.
Verwendbar mit PG4UW Software ab Version 3.14j.

Best. Nr.: 70-3437
Sockel ZIF QFN32, Typ oben offen
Fuß 2 Reihen, 2x24 Pins, 0.6x0.6mm,  Reihen Abstand 600mil
Ordnung Spezial
Unterordnung PLD

Best. Nr.: 70-3437
Preis:        € 260,00 zzgl. MwSt.

Converter Bedienungs-Anleitung

  • Schützen Sie die Pins des Adapters und des ZIF-Sockels vor Verunreinigung. Berühren Sie nicht die Kontakte mit bloßen Fingern. Schon kleinste Teilchen von Schmutz und Fett können Fehler bei der Programmierung hervorrufen.
  • Der Gebrauch einer Vakuum Pipette wird dringend empfohlen.
  • Gehen Sie sorgfältig vor! Falsches Einstecken des Adapters in den ZIF-Sockel des Programmers oder falsches Einlegen des ICs in den Adapter-Sockel können das IC zerstören.
  • Den Converter in den ZIF-Sockel des Programmers gemäß der aufgedruckten Abbildung neben dem Sockel einsetzen. Im Zweifel gilt folgende Regel: Der Text, der auf der oberen Platine des Converters steht, muss in die gleiche Richtung des Textes, der auf dem Programmer aufgedruckt ist, zeigen.
  • Kontrollieren Sie anschließend nochmals den korrekten Sitz des Devices im Sockel. Die Programmierung kann nun beginnen.
  • Drücken Sie das Oberteil nach unten, um den ZIF Sockel zu öffnen. Legen Sie den Chip so ein, dass die Kontakte des Chips auf den Kontakten des Sockel zu liegen kommen. Die richtige Position des zu programmierenden Chips ist auf der Platine des Sockels aufgedruckt.
  • Drücken Sie nicht auf das IC, während Sie es einsetzen bzw. herausnehmen.
  • Um das Bauteil aus dem Sockel zu nehmen, drücken Sie bitte wieder das Oberteil nach unten. Die Kontakte werden freigegeben, und das Bauteil kann entnommen werden.
  • Wenn Sie die Arbeit mit dem Converter beendet haben, entfernen Sie diesen bitte aus dem ZIF-Sockel des Programmers.
  • Umwelt-Bedingungen: Betriebs-Temperatur 5°C - 40°C (41°F - 104°F), Luftfeuchtigkeit 20%...80%, keine Kondensierung.
  • Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum Pipette.

Gehäuse - Form

QFN32
