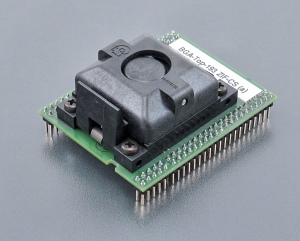

BGA-Top-193 ZIF-CS (a)
Best. Nr.: 70-1010A

Top Bord eines BGA Adapters.
Der verwendete Sockel akzeptiert viele Variationen des BGA-Gehäuses und damit verbundene Unterschiede in Ball-Durchmesser, Ball-Höhe und Body-Dicke. Die Abbildung unter Gehäuse-Form zeigt die Variationen aller Abmessungen des BGA-Gehäuses, die von diesem BGA-Top- Board akzeptiert werden. Lebensdauer (mechanisch) des ZIF Sockel - 500.000 Zyklen.

Best. Nr.: 70-1010A
Sockel ZIF BGA50, Typ ClamShell
Fuß 4x25 Pins, 0.6x0.6mm
Ordnung BGA/LGA
Unterordnung BGA-Top

Um den Deckel aufzuklappen, bewegen Sie bitte den Cursor über das Bild

Best. Nr.: 70-1010A
Preis:        € 659,00 zzgl. MwSt.

Converter Bedienungs-Anleitung

  • Schützen Sie die Kontakte des Adapters vor Verunreinigung. Berühren Sie nicht die Pins mit bloßen Fingern. Jegliche "Beschmutzung" ("Fettfinger") kann Fehler bei der Programmierung verursachen.
  • Der Gebrauch einer Vakuum Pipette ist unerlässlich.
  • Seien Sie vorsichtig! Das verkehrte Einsetzen des Adapters in den ZIF-Sockel des Programmers oder das unkorrekte Einsetzen des ICs in den ZIF-Sockel des Converters kann zu Schäden führen.
  • Um BGA Devices programmieren zu können, ist es notwendig, das BGA-Top-193 ZIF-CS Board mit einem BGA-Bottom-x Board zusammen zu stecken. Welches BGA-Bottom Board benötigt wird, entnehmen Sie bitte der PG4UW Software.
  • Umwelt-Bedingungen: Betriebs-Temperatur 5°C ÷ 40°C (41°F ÷ 104°F), Luftfeuchtigkeit 20%...80%, keine Kondensierung.
  • Für den Umgang mit dem Bauteil empfehlen wir eine Vakuum Pipette.

Gehäuse - Form

BGA Gehäuse



NAME

SYMBOL MIN NOM MAX

Profile

A 1 1.1 1.2

Ball Height

A1 0.15 0.2 0.25

Body Thickness

A2 - - -

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 15.9 16 16.1

Body Size

E 11.9 12 12.1

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.3

Ball Height

A1 0.18 0.22 0.26

Body Thickness

A2 - - -

Ball Diameter

b 0.25 0.3 0.35

Body Size

D - 16 -

Body Size

E - 12 -

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.2

Ball Height

A1 0.17 0.22 0.27

Body Thickness

A2 0.785 0.835 0.885

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 15.93 16 16.07

Body Size

E 11.93 12 12.07

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.2

Ball Height

A1 0.17 - -

Body Thickness

A2 0.81 0.91 1.01

Ball Diameter

b - 0.3 -

Body Size

D 15.85 16 16.15

Body Size

E 11.85 12 12.15

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A 1.1 1.2 1.3

Ball Height

A1 0.17 0.22 0.27

Body Thickness

A2 - - -

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 15.9 16 16.1

Body Size

E 11.9 12 12.1

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.2

Ball Height

A1 - - -

Body Thickness

A2 0.82 0.91 1

Ball Diameter

b - 0.3 -

Body Size

D 15.85 16 16.15

Body Size

E 11.85 12 12.15

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.4

Ball Height

A1 0.15 - -

Body Thickness

A2 - 1 -

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 15.9 16 16.1

Body Size

E 11.9 12 12.1

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A 1.1 1.2 1.3

Ball Height

A1 0.15 0.2 0.25

Body Thickness

A2 1.05 1.1 1.15

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 15.9 16 16.1

Body Size

E 11.9 12 12.1

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.2

Ball Height

A1 0.19 0.22 0.25

Body Thickness

A2 - - -

Ball Diameter

b 0.29 0.32 0.35

Body Size

D 15.9 16 16.1

Body Size

E 11.9 12 12.1

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.4

Ball Height

A1 - - -

Body Thickness

A2 0.99 1.08 1.17

Ball Diameter

b - 0.3 -

Body Size

D 15.85 16 16.15

Body Size

E 11.85 12 12.15

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A 1 1.1 1.2

Ball Height

A1 0.17 0.22 0.27

Body Thickness

A2 - - -

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 15.9 16 16.1

Body Size

E 11.9 12 12.1

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.2

Ball Height

A1 0.18 0.22 0.26

Body Thickness

A2 - - -

Ball Diameter

b 0.25 0.3 0.35

Body Size

D - 16 -

Body Size

E - 12 -

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.4

Ball Height

A1 0.17 0.22 0.27

Body Thickness

A2 0.98 1.03 1.08

Ball Diameter

b 0.25 0.3 0.35

Body Size

D 15.93 16 16.07

Body Size

E 11.93 12 12.07

Ball Pitch

e - 0.5 -

Ball Array D

GD - 28 -

Ball Array E

GE - 14 -

NAME

SYMBOL MIN NOM MAX

Profile

A - - 1.4

Ball Height

A1 0.18 0.22 0.26

Body Thickness

A2 - - -

Ball Diameter

b 0.25 0.3 0.35

Body Size

D - 16 -

Body Size

E - 12 -

Ball Pitch

e - 0.5 -
- GD - 28 -

Ball Array E

GE - 14 -
