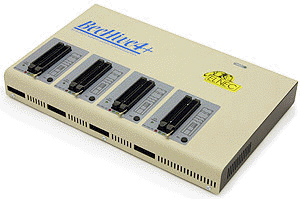

Extrem schnelles Universal Multi-Programmier System mit 4x 48 unabhängigen Pin-Treibern.

 Kurze Beschreibung:

• 52385 unterstützte Devices mit der SW 2.67 (Version vom Feb. 2010)
• Vier unabhängige BeeProg+ Universal Programmier Module in einem Gehäuse
• Zwei BeeHive4+ Multiprogrammer können an einen PC angeschlossen werden.
• Extrem schnelle Programmierung, einer der schnellsten Programmer in dieser Kategorie. Programmiert 16-Mbit Flash Memory in weniger als 18 Sekunden
• Leitungsfähige unabhängige Pin-Treiber für jeden Pin des Programmers
• Low Voltage Support bis 1,8V für neueste Flash Memory Chips
• ESD Schutz für jeden Pin der Sockel
• Keine Adapter für alle Devices im DIL-Gehäuse
• USB (2.0 kompatibel) Interface zum PC
• Windows 2000/XP/2003/XPx64 kompatible Software
• Garantie - 3 Jahre

Optionales Zubehör:

• Sockel Converter

 Back to Top

Features

GENERELL

• Der BeeHive4+ ist ein extrem schnelles Universal Multi- Programmier System mit 4x 48 unabhängigen Pin-Treibern. Entwickelt für einen hohen Durchsatz in der Produktion, mit minimalem Aufwand für den Bediener. Die Chips werden mit einer Geschwindigkeit programmiert, die nahe am theoretischem Maximum liegt.
• Der BeeHive4+ besteht aus vier unabhängig angeordneten Universal Programmier-Modulen, die auf der BeeProg+ Hardware aufbauen. Daher arbeiten die Sockel asynchron (Gleichzeitiger Programmier-Mode). Jedes Programmier-Modul startet in dem Moment mit der Programmierung, wenn ein Chip eingesetzt wird. Dies geschieht unabhängig von den anderen Modulen. Das heisst, dass 3 Module arbeiten, während bei dem vierten z.B. der fertig programmierte Chip entnommen wird.
• Die modulare Konstruktion der Hardware - die Programmier-Module arbeiten unabhängig - erlaubt die kontinuierliche Programmierung, auch wenn an einem Modul Probleme auftreten sollten. Außerdem gestaltet sich so der Service einfach und problemlos.
• Die Hands-Free Operation: asynchrone und gleichzeitige Operationen ermöglichen die sofortige Programmierung nach dem Einsetzen des Chips. Der Bediener hat lediglich die programmierten Chips zu entnehmen und neue einzusetzen. Die Einweisung des Bedieners erfordert somit wenig Zeit.
• Programmiert werden alle Arten von Chips die heute auf dem Markt sind oder morgen erscheinen. Es werden keinerlei "Familien-spezifische" Module benötigt.
• Ein wirklich konkurrenzfähiger Preis, verbunden mit einer exzellenten Hardware für eine zuverlässige Programmierung - vermutlich bester Programmer für diesen Preis in seiner Kategorie.
• Sehr schnelle Programmierung durch High-Speed FPGA gesteuerte Hardware. Deshalb keinerlei Probleme mit zeitkritischen Routinen. Mindestens genau so schnell wie der Wettbewerb in dieser Klasse. Bei vielen Chips aber wesentlich schneller als der Wettbewerb. Als Resultat wartet meist in der Produktion der Programmer auf eine Bedienung und nicht, wie so meist, der Bediener auf den Programmer.
• Der BeeHive4+ wird über den USB (2.0) Port an den Computer IBM PC/kompatibel), Notebook oder Desktop angeschlossen.
• Über eine Bananen-Buchse kann das Gerät  zum ESD Schutz angeschlossen werden.

HARDWARE (gilt für jedes Programmier Modul)

• 48 universelle TTL Pin-Treiber FPGA generiert, stellen logische Pegel, Pull-up/Pull-down-Zustände, Clock, Vcc, Ground und Programmierspannungen zur Verfügung. Fortschrittliche High-Quality High-Speed Schaltkreise liefern Signale die frei von Überschwingen sind und auch kein Prellen im Ground-Bereich kennen. Die Pin-Treiber arbeiten bis hinab zu 1,8V und sind damit in der Lage, jetzt und in der Zukunft, alle Low-Voltage Devices zu programmieren.
• Jedes Programmier-Modul beinhaltet einen Device-Einsetztest (falsche oder gedrehte Position) sowie einen Kontakt-Check (schlechter Kontakt Pin zu Sockel). Diese Funktionen laufen ab, bevor die Programmierung gestartet wird. Diese Fähigkeiten, gepaart mit Überstrom-Schutz und Signatur-Byte-Check, verhindern die Zerstörung des Chips durch Fehler des Bedieners.
• Die Selbsttest Funktionen ermöglichen einen Test jedes Moduls des Programmers. Nach Aufruf dieser Software wird das Gerät komplett getestet.
• Eingebaue Schutz-Schaltkreise verhindern die Zerstörung der Programmier-Module und/oder der zu programmiernden Bauteile auf Grund Umgebungs-Widrigkeiten oder Bediener Fehlern. Alle Pins der ZIF Sockel vom BeeHive4+ sind bis 15kV gegen ESD geschützt.
• Das Verifizieren der programmierten Daten mit variabler Vcc (Unter- und Überspannung) garantiert einen langen Datenerhalt.
• Verschiedene Sockel Converter sind für Devices im PLCC, SOIC, PSOP, SSOP, TSOP, TSSOP, TQFP, QFN (MLF), SDIP, BGA und andere Bauteil-Gehäuse verfügbar.

SOFTWARE (Produktions Mode)

• Dieser Teil der Software befasst sich mit der einfachen Überwachung der Produktions-Programmierung mit hohem Durchsatz.
• Bediener-freundliche Steuerungs-Software vereint viele sinnvolle Funktionen bei einfacher Anwendung. Grafische User-Interfaces sorgen für die Übersicht aller wichtigen Resultate ohne den Bediener mit unwichtigen Details zu belasten.

• Ein Projekt File überwacht das BeeHive4+ Mult-Programmier System. Das Projekt File beinhaltet Bediener Daten und Chip Programmier Setup Informationen sowie Chip Konfigurations Daten, Auto Programmier Kommando Sequenzen, usw. Daher sind Fehler durch den Bediener minimiert, denn üblicher Weise wird das Projekt File von einem Ingenieur erstellt und geprüft. Die optionale Funktion: Protected Mode unterbindet eine ungewollte Manipulation des Projekt-Files.
• Jeder Chip kann mit unterschiedlichen Informationen wie Serien-Nummer, Konfigurations- und Kalibrier-Daten programmiert werden.

• Jeder Chip kann mit unterschiedlichen Informationen wie Serien-Nummer, Konfigurations- und Kalibrier-Daten programmiert werden.

SOFTWARE (Treiber Programmier-Module, Erstellung durch Ingenieure)

• Dieser Abschnitt der Software widmet sich der schnellen Erstellung der Projekt-Files für die Steuerung der Produktions-Software.
• Jedes Programmier-Modul wird von einer einfach zu bedienenden Steuerungs-Software gesteuert. Sie verfügt über "Pull-Down" Menüs, "Hot Keys" und On-Line Hilfe. Die Devices lassen sich über Hersteller und/oder Typ einfach auswählen. Es ist die gleiche, seit Jahren erprobte Software, die auch von den anderen ELNEC Einzel-Programmern verwendet wird.


• Die Standard Device Funktionen  (Lesen, Löschtest, Programmieren, Verifizieren, Löschen) sind um Testfunktionen wie (Einsetz-Test, Kontakt-Check, Signatur-Byte-Check) erweitert worden. Spezialfunktionen wie (Autoinkrement, Produktions Mode - Start unmittelbar nach dem Einsetzen des Chips in den Sockel) sind dazugekommen.
• Alle bekannten Daten-Formate werden unterstützt. Automatische File-Format Erkennung und Konvertierung während des Ladens vom File. Möglich sind Jam Files (JEDEC Standard JESD-71) und VME Files.
• Die herausragende Auto-Inkrement Funktion erlaubt das Hinzufügen einer individuellen Serien-Nummer für jedes zu programmierende Bauteil  - oder einfaches Inkrementieren einer Serien-Nummer. Möglich ist auch das Lesen einer Serien-Nummer oder irgendeiner Identifikations-Signatur des Chips vom File.
• Die Software hält viele Informationen über das zu programmierende Device parat. Z.B. die Zeichnungen aller verfügbaren Chip-Gehäuse. Auch die Erklärungen zum Chip-Aufdruck (Präfix und Suffixe der Chips) sind vorhanden.

 Back to Top

Zusätzlicher Service

• Wichtig ist zu erwähnen, dass das Hinzufügen der meisten neuen Devices nur ein Software Update bedeutet, denn der BeeHive4+ basiert auf dem Universal BeeProg+ Programmer. Mit userem prompten Service ist es in aller Regel möglich, neue Device innerhalb Stunden in die Liste der vorhandenen Devices aufzunehmen. Siehe auch AlgOR (Algorithm On Request) Service im Details.
• Kostenlose Software Updates sind unter Download verfügbar.
• Keep-Current und AlgOR Services, unser nächster Schritt um unsere Kunden zufrieden zu stellen.
  • Keep-Current - Unter Keep-Current Service versteht ELNEC ein Paket bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
  • AlgOR (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.
• Das fortschrittliche Design des BeeHive4+ Multi-Programmers, in Verbindung mit geschützten Schaltkreisen und Marken-Bauteilen sowie sorgfältiger Fertigung mit anschließenden stundenlangen Burn-In-Tests gestatten eine Garantiezeit von 3-Jahren. Für die ZIF-Sockel werden 25000 Zyklen garantiert.
• Der Online technical support (ELNEC direkt) steht 24 Stunden zur Verfügung oder Sie rufen uns an Mo. bis Fr. 9:00 bis 18:00

Spezifikation (BeeHive4+ Multi-Programmier System)

• 4x Universal Programmier Module (4x 48-pin DIL ZIF Sockel)
• Operations-Ergebnis LEDs, Power LED
• USB 2.0 Port
• Versorgungs-Spannung Eingang: 100-240VAC/60W max.
• Bananen Buchse für ESD-Anschluss

Spezifikation (Gültig für jedes Programmier-Modul)

HARDWARE

Basis Einheit, DACs

• USB 2.0 Port
• On-Board Intelligenz: Leistungsfähiger Mikroprozessor und FPGA Schaltkreise
• Drei D/A Konverter für VCCP, VPP1 und VPP2, kontrollierbare Anstiegs- und Abfall-Zeiten
• VCCP Bereich 0..8V/1A
• VPP1, VPP2 Bereich 0..26V/1A
• Automatische Kalibrierung/Selbsttest
• Selbsttest Möglichkeiten

ZIF Sockel, Pin-Treiber

• 48-pin DIL ZIF (Zero Insertion Force) Sockel zur Aufnahme von 300/600 mil Devices bis zu 48-Pin
• Pin-Treiber: 48 Universal
• VCCP/VPP1/VPP2 können an jeden Pin angelegt werden
• Perfekte Masse für jeden Pin
• FPGA basierende TTL Treiber stellen H, L, CLK, pull-up, pull-down für alle Pin-Treiber Pins zur Verfügung
• Analoge Pin-Treiber Output Level sind selektierbar von 1.8 V bis zu 26V
• Strom-Begrenzung, Abschalten bei Überstrom, Abschalten bei Versorgungs-Spannungs Fehlern
• ESD Schutz an allen Pins jedes Sockels (IEC1000-4-2: 15kV Luft, 8kV Kontakt)
• Kontinuierlicher Test: Jeder Pin wird vor jeder Programmierung getestet

DEVICE Unterstützung

Programmer, jeder ZIF Sockel

• EPROM: NMOS/CMOS, 2708, 27xxx und 27Cxxx Serien, mit 8/16 bit Daten-Breite, volle Unterstützung für LV Serien
• EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx Serien, mit 8/16 bit Daten-Breite
• Flash EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx Serien, von 256Kbit to 32Mbit, mit 8/16 bit Daten-Breite, volle Unterstützung für LV Serien
• Seriell E(E)PROM: 24Cxxx, 24Fxxx, 25Cxxx, 45Dxxx, 59Cxxx, 25Fxxx, 25Pxxx, 85xxx, 93Cxxx, NVM3060, MDAxxx Serien, volle Unterstützung für LV Serien
• Konfiguration (EE)PROM: XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, AT17xxx, 37LVxx
• 1-Wire E(E)PROM: DS1xxx, DS2xxx
• PROM: AMD, Harris, National, Philips/Signetics, Tesla, TI
• NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x Serien
• PLD: Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE
• PLD: Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx, M4LV-xx/xx
• PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
• Andere PLD: SPLD/CPLD Serien: AMI, Atmel, AMD-Vantis, Gould, Cypress, ICT, Lattice, NS, Philips, STM, VLSI, TI
• Mikrokontroller 48 Serien: 87x41, 87x42, 87x48, 87x49, 87x50 Serien
• Mikrokontroller 51 Serien: 87xx, 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89LVxxx, alle Hersteller, Philips LPC Serien
• Mikrokontroller Intel 196 Serien: 87C196 KB/KC/KD/KT/KR/...
• Mikrokontroller Atmel AVR: AT90Sxxxx, ATtiny, ATmega Serien
• Mikrokontroller Cypress: CY8Cxxxxx
• Mikrokontroller ELAN: EM78Pxxx
• Mikrokontroller MDT 1xxx und 2xxx Serien
• Mikrokontroller Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, dsPIC Serien
• Mikrokontroller Motorola (Freescale): 68HC05, 68HC08, 68HC11 Serien
• Mikrokontroller Myson MTV2xx, 3xx, 4xx und 5xx Serien
• Mikrokontroller National: COP8xxx Serien
• Mikrokontroller NEC: uPD78xxx Serien
• Mikrokontroller Scenix (Ubicom): SXxxx Serien
• Mikrokontroller SGS-Thomson: ST6xx, ST7xx, ST10xx Serien
• Mikrokontroller TI: MSP430 and MSC121x Serien
• Mikrokontroller ZILOG: Z86/Z89xxx und Z8xxx Serien
• Mikrokontroller andere: EM Microelectronic, Fujitsu, Goal Semiconductor, Hitachi, Holtek, Princeton, Macronix, Winbond, Infineon(Siemens), NEC, Samsung, Toshiba, ...

• Alle unterstützten Devices unter: aktuelle DEVICE LISTE

Gehäuse Unterstützung

• Unterstützt alle Devices im DIP-Gehäuse ohne Converter
• Gehäuse Unterstützung für SDIP, PLCC, JLCC, SOIC, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, CSP, SCSP etc.
• Unterstützt Devices im "Nicht DIP-Gehäuse" bis zu 48 Pins durch Universal Converter
• Der Programmer unterstützt auch Converter von Dritt-Anbietern mit "Nicht DIP-Gehäusen"

• Es ist wichtig zu wissen, dass wir zum Test der Programmier-Geschwindigkeit den Speicher mit Random generierten Zeichen füllen. Einige unserer Wettbewerber benutzen nur einen "spärlichen" Speicherinhalt -  wenige "non-blank" Daten, dafür viel FE, EF usw. Diese Mogelei täuscht Programmierzeiten vor, die in der Praxis nicht erreichbar sind. Wenn Sie also vergleichen wollen, fragen Sie bitte nach der Art des Speicher-Inhalts, der zum Programmieren verwendet wird.
• Die Programmier-Geschwindigkeiten werden von der PC-Geschwindigkeit nur wenig beeinflusst.



Device	Größe (bits)	Operation	Zeit
M50FW080 (parallel Flash)	100000Hx8 (8 Mega)	Programmierung und Verify	20 sec.
AM29DL323DB (parallel Flash)	208000Hx16 (32 Mega)	Programmierung und Verify	28 sec.
AM29DL640 (parallel Flash)	400080Hx16 (64 Mega)	Programmierung und Verify	42 sec.
AT45D081 (serial Flash)	108000Hx8 (16 Mega)	Programmierung und Verify	140 sec.
AT89C51RD2 (Mikrokontroller)	10000Hx8	Programmierung und Verify	9 sec.
PIC18LF452 (Mikrokontroller)	4000Hx16	Programmierung und Verify	9 sec.


Bedingungen: Pentium 4, 2,4 GHz, USB 2.0, WIN XP

 Back to Top

SOFTWARE

• Algorithmen: Es kommen nur vom Hersteller freigegebene Algorithmen zum Einsatz. Kundenspezifische Algorithmen können gegen Kostenbeteiligung eingebunden werden.
• Algorithmen-Updates: Software Updates stehen etwa alle 14 Tage kostenlos zur Verfügung.
• Haupt Merkmale: Revisions-Bericht, Anwendungs-Protokoll, On-Line Hilfe, Device und Algorithmen Informationen.


Device Befehle

• Standard:
  • Intelligente Device-Selektion durch Device-Typ, Hersteller oder Typ-Fragment
  • Automatische ID-basierende Selektion von EPROM/Flash EPROM
  • Löschtest, Lesen, Verify
  • Programmieren
  • Löschen
  • Konfigurations- und Sicherheits-bit Programm
  • Illegaler bit Test
  • Checksumme
  • Übersetzt den Jam Standard Test und Programmier-Sprache (STAPL), JEDEC Standard JESD-71
  • Übersetzt die VME Files, komprimierte Binär Variation von SVF Files
• Sicherheit
  • Einsetz Test, Test von verkehrt eingesetzten Devices
  • Kontakt Check
  • ID Byte Check
• Spezial
  • Produktions Mode (Automatischer Start unmittelbar nach dem Einsetzen des Devices)
  • Automatisches Serien-Nummern Inkrementieren
  • Statistik
  • Count-Down Mode

Puffer Befehle

• View/Edit, Find/Replace
• Fill/Copy, Move, Byte Swap, Word/Dword Split
• Checksum (byte, word)
• Print

File laden/sichern

• Keine Download-Zeiten, da der Programmer über den PC gesteuert wird.
• Automatische File-Typ Erkennung
  Unterstützte File Formate
  • Unformatiert (raw) binär
  • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX, ASCII HEX
  • Altera POF, JEDEC (ver. 3.0.A), zB. von ABEL, CUPL, PALASM, TANGO PLD, OrCAD PLD, PLD Designer ISDATA, etc.
  • JAM (JEDEC STAPL Format), JBC (Jam STAPL Byte Code), STAPL (STAPL File) JEDEC standard JESD-71
  • VME (ispVME file VME2.0/VME3.0)
 Back to Top

GENERELL

PC System Anforderungen

• Microsoft Windows 2000/XP/2003/XP64 (XP und höher empfohlen)
• PC Pentium 4; 1.3 GHz (2GHz und höher empfohlen)
• 256 MB vom RAM (512 MB und mehr empfohlen)
• 50 MB freier Festplattenplatz (*1)
• USB Port 2.0 (2.0 High-Speed empfohlen)
• (*1): Die Anforderung an freiem Harddisk-Speicherplatz ist auch abhängig von dem IC, das programmiert werden soll. Bei großen Devices kommen 60MB + Device-Größe zusammen.

Allgemein

• Betriebsspannung: AC 100-240V, max. 1.2A, 50-60Hz
• Leistungsaufnahme: max. 60W im aktiven Zustand
• Abmessungen: 506x213x86 mm (19.9x8.4x3.4 inch)
• Gewicht: 4.8kg (10.58 lb)
• Temperaturbereich: 5°C ÷ 40°C (41°F ÷ 104°F)
• Feuchtigkeit: 20%..80%, kein Kondensieren

Lieferumfang

Standard Zubehör:

• BeeHive4+ Programmer
• USB Verbindungs-Kabel - PC-Programmer
• Diagnostik POD für Selbsttest des Programmer (1x)
• Staubschutz-Deckel für ZIF Sockel (4x)
• Bedienungs-Anleitung
• Software CD
• Registrierungs-Karte
• Kalibrations-Test Report
• Transport-Karton

Bonus Pack:

• ESD-Armband mit Kabel und Bananen-Stecker
• Vakuum-Pipette
• Geschenk (Überraschung)

Zusätzlicher Service

• Keep Current - Unter Keep-Current Service versteht ELNEC ein Paket, bestehend aus der neuesten Programmer-Software und einem Update der Anwender-Dokumentation. Der Keep-Current Service ist Ihre Garantie für ein problemloses, qualifiziertes Programmieren mit ELNEC Geräten bei minimalen Kosten.
• AlgOR (Algorithm On Request) Service erlaubt dem Anwender Anzahl und Typen der zu programmierenden Devices zu beeinflussen.

Preise:   BeeHiv4+  € 2.555,46  zzgl. MWSt.

Der Preis beinhaltet:

• Technische Unterstützung (hot line)
• Kostenloses Software-Update über Internet
